Kreuzrahmenparameter - Referenz

Mit den Kreuzrahmenparametern können Sie den Kreuzrahmen und zugehörige Komponenten platzieren, ausrichten und anzeigen.

Beschreibung des Parameters	Parameterinhalt	Parametrischer Wert	InfraWorks - Festlegen/Lesen	Inventor	Revit
* Abstand zwischen Stegen oben	DistanceBetweenWebsAtTop	Der Abstand entlang des Kreuzrahmens zwischen den Stegursprüngen. In Kombination mit den RightGirder-Bemaßungen kann die rechte Kante des Kreuzrahmens am rechten Steg ausgerichtet werden.	Nein/Ja	Nein	Entfällt
* Linke Trägerstegneigung	LeftGirderWebSlope	Der Neigungswinkel des linken Stegs im Koordinatensystem des Kreuzrahmens.	Nein/Ja	Nein	Entfällt
* Linker Träger	LeftGirder	Die Länge des linken Trägers in einem Kreuzrahmen.	Nein/Ja	Nein	Entfällt
* Rechte Trägerstegneigung	RightGirderWebSlope	Der Neigungswinkel des rechten Stegs im Koordinatensystem des Kreuzrahmens.	Nein/Ja	Nein	Entfällt
* Rechter Träger	RightGirder	Die Länge des rechten Trägers in einem Kreuzrahmen.	Nein/Ja	Nein	Entfällt
Linken Träger anzeigen	ShowLeftGirder	Zeigt die Darstellungen des linken Trägers an. Entweder True oder False.	Nein/Ja	Nein	Entfällt
Rechten Träger anzeigen	ShowRightGirder	Zeigt die Darstellungen des rechten Trägers an. Entweder True oder False.	Nein/Ja	Nein	Entfällt
Breite oben	TopWidth	Die Breite an der Oberseite des Kreuzrahmens. Wird verwendet, wenn sich ein Kreuzrahmen zwischen zwei Stegen im gleichen Träger befindet.	Ja/Nein	Nein	Entfällt
* Vertikaler Versatz zwischen Stegen	VerticalOffsetBetweenWebs	Der Höhenunterschied zwischen der Oberseite des linken und rechten Stegs. Dieser Wert ist positiv, wenn die Oberseite des rechten Stegs höher ist als die des linken Stegs ist.	Nein/Ja	Nein	Entfällt
Stegneigung	WebSlope	Der Neigungswinkel des Stegs im Koordinatensystem des Kreuzrahmens. Wird verwendet, wenn sich ein Kreuzrahmen zwischen zwei Stegen im gleichen Träger befindet.	Ja/Nein	Nein	Entfällt

Anmerkung: Ein einzelnes Sternchen (*) kennzeichnet einen erforderlichen Geometrieparameter, der in Autodesk Inventor als Schlüsselparameter markiert wurde.

Kreuzrahmen werden durch eine 3D-Komponente dargestellt, die zwischen zwei Trägern oder zwei Stegen in einem einzelnen Träger positioniert ist.

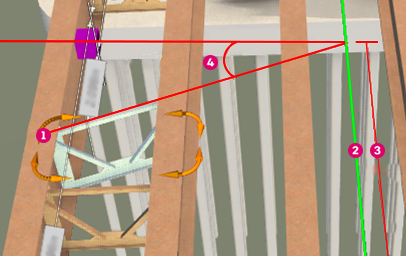

Bemaßungen für Kreuzrahmen

Ursprung des Kreuzrahmens	Versatz entlang Brücke
Straßenachse	Schrägen im Kreuzrahmen

Wenn sich der Kreuzrahmen zwischen zwei Stegen im gleichen Träger befindet, ist seine Position dieselbe wie für zwei Träger, mit dem Unterschied, dass der Ursprung des Kreuzrahmens horizontal am Schnittpunkt der Schrägenlinie und dem Ursprung des linken Stegs des Trägers platziert wird. Um die Position des linken Stegs zu bestimmen, muss der Träger eine TopWidth-Bemaßung aufweisen. Der Stegursprung ist der Trägerursprung, der um die Hälfte des TopWidth-Werts nach links verschoben wurde.

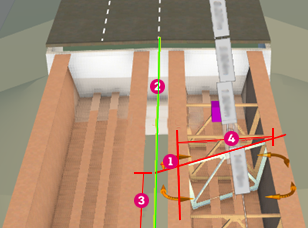

Bemaßungen für den Kreuzrahmenversatz

Ursprung des Kreuzrahmens	Versatz entlang Brücke
Straßenachse	TopWidth

Stegausrichtung

In vielen Fällen endet der Kreuzrahmenursprung oben in der Mitte des linken Trägerstegs. Der Kreuzrahmen sollte jedoch die rechte Kante des linken Stegs berühren. Wenn der Träger einen oberen Flansch hat, muss die Oberseite des Kreuzrahmens möglicherweise nach unten verschoben werden, sodass sie sich an der Unterseite des Flansches befindet. Dies wird erreicht, indem eine Beziehung zwischen dem Kreuzrahmen und dem linken Träger hergestellt wird. Der linke Träger ist für die Bereitstellung von Bemaßungen verantwortlich, mit denen der Kreuzrahmen ordnungsgemäß mit dem Träger verbunden werden kann. Die genauen Bemaßungen liegen ganz beim Komponentenkonstrukteur, können aber auch Bemaßungen wie die Stärke von Stegen und Flanschen enthalten. InfraWorks verarbeitet diese Beziehung wie folgt:

Liest alle Bemaßungen des linken Trägers.
Fügt den Bemaßungsnamen das Präfix LeftGirder hinzu.
Übergibt diese Bemaßungen an den Kreuzrahmen.

Daher kann die Kreuzrahmenkomponente auf alle Bemaßungen des linken Trägers zugreifen.

Entsprechend erhalten alle Bemaßungsnamen für den rechten Träger das Präfix RightGirder und werden an den Kreuzrahmen übergeben, sodass eine bessere Ausrichtung am rechten Steg möglich ist. Wenn nur ein zugeordneter Träger vorhanden ist, erhalten die Bemaßungen LeftGirder und RightGirder identische Werte.

Es ist wichtig, sicherzustellen, dass ein Kreuzrahmen nur den Trägern zugeordnet wird, bei denen eine Beziehung zwischen ihren Komponenten besteht. Andernfalls wird der Kreuzrahmen nicht ordnungsgemäß an den Trägern ausgerichtet.

LeftGirderWebSlope und RightGirderWebSlope geben die Stegneigungen im Kreuzrahmen-Koordinatensystem an. Wenn der Kreuzrahmen zwei Träger aufweist, basieren die Neigungen auf der seitlichen Neigung jedes Trägers. Andernfalls basieren sie auf der WebSlope-Bemaßung des Trägers.
