Pfeilerparameter - Referenz
Pfeilerspezifische Parameter steuern die Längsplatzierung, die Längsneigungen, die vertikale Platzierung, die lateralen Breiten und die Schräge.
| Beschreibung des Parameters | Parameterinhalt | Parametrischer Wert | InfraWorks - Festlegen/Lesen | Inventor | Revit |
|---|---|---|---|---|---|
| Vertikaler Versatz unten | BottomVerticalOffset | Der vertikale Versatz an der Unterseite des Pfeilers. Positive Werte bestimmen die Aufwärtsrichtung. Negative Werte bestimmen die Abwärtsrichtung. | Ja/Nein | Nein | Ja |
| Integrierter Pfeiler, für den kein Lager erforderlich ist | IsIntegralPierThatDoesNotRequireBearings | Gibt an, dass für einen Pfeiler keine Lager erforderlich sind. Entweder True oder False. Der Pfeiler hat keine Lager, und die Träger liegen direkt auf der Oberseite des Pfeilers, wenn True festgelegt wurde. | Ja/Nein | Nein | Nein |
| Nach Fläche an Lager anpassen | MatchBySurfaceToBearings | Definiert, wie Pfeiler vertikal an ihren Lagern und Fundamenten ausgerichtet werden. Entweder True oder False. Bei True erfolgt die Ausrichtung an den Netzen des Pfeilers. Bei False erfolgt die Ausrichtung an den ungefähren Ebenen der Oberseite des Pfeilers. | Ja/Nein | Nein | Ja |
| Pfeilerabschlusstiefe | PiercapDepth | Die Höhe des Pfeilerabschlusses, gemessen von den Lagern zum Pfeiler. | Ja/Nein | Nein | Nein |
| * Pfeilerabschluss - linke Breite von Mitte | PierCapLeftWidth | Der Abstand von der Mitte des Pfeilerabschlusses zur linken Kante. | Nein/Ja | Nein | Nein |
| * Pfeilerabschluss - rechte Breite von Mitte | PierCapRightWidth | Der Abstand von der Mitte des Pfeilerabschlusses zur rechten Kante. | Nein/Ja | Nein | Nein |
| Pfeilerabschluss-Abschnittsbreite 1 | PierCapSectionWidth1 | Die Breite eines Teils des Pfeilerabschlusses hinter dem Ursprung. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss-Abschnittsbreite 2 | PierCapSectionWidth2 | Die Breite eines Teils des Pfeilerabschlusses vor dem Ursprung. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss-Abschnittsneigung 1 | PierCapSectSlope1 | Die Längsneigung des Teils des Pfeilerabschlusses hinter dem Ursprung, wenn MatchBySurfaceByBearings auf False festgelegt ist. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss-Abschnittsneigung 2 | PierCapSectSlope2 | Die Längsneigung des Teils des Pfeilerabschlusses vor dem Ursprung, wenn MatchBySurfaceByBearings auf False festgelegt ist. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss Neigung oben links in Prozent | PierCapTopLeftSlopeInPercentage | Die laterale Neigung des Pfeilerabschlusses links vom Ursprung, wenn MatchBySurfaceByBearings auf False festgelegt ist. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss Neigung oben rechts in Prozent | PierCapTopRightSlopeInPercentage | Die laterale Neigung des Pfeilerabschlusses rechts vom Ursprung, wenn MatchBySurfaceByBearings auf False festgelegt ist. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss obere Neigung | PierCapTopSlope | Die laterale Neigung des Pfeilerabschlusses. | Nein/Ja | Nein | Nein |
| * Gesamthöhe des Pfeilers | PierHeight | Der Abstand zwischen Pfeilerlagern und Fundament. | Nein/Ja | Nein | Nein |
| Schräge | Skew | Die in der Pfeilerkomponente gespeicherten horizontalen Schrägeninformationen. InfraWorks ignoriert diese Informationen und erzeugt ggf. Schrägen. | Ja/Nein | Nein | Nein |
| Pfeilerabschluss-Schritthöhe | StepHeight | Die Höhe des Pfeilerabschluss-Schritts, gemessen von den Lagern des flachen Überbaus und der unteren Abschlussoberfläche. | Nein/Ja | Nein | Nein |
| Vertikaler Versatz oben | TopVerticalOffset | Der vertikale Versatz an der Oberseite eines Pfeilers. Positive Werte bestimmen die Aufwärtsrichtung. Negative Werte bestimmen die Abwärtsrichtung. | Ja/Nein | Nein | Ja |
Pfeilerplatzierung
Die Ursprünge von Pfeilern werden durch laterale, longitudinale und vertikale Bemaßungen definiert. Vertikale Bemaßungen werden im folgenden Abschnitt zur vertikalen Platzierung ausführlich erläutert.
Laterale und longitudinale Bemaßungen. Die Pfeilerplatzierung ist dafür vorgesehen, dass sich deren Ursprünge unter der Straßenachse befinden. Pfeiler werden vom Brückenanfang entlang der Straße versetzt. Es ist in InfraWorks keine Konfiguration über den Versatz hinaus möglich. Deshalb müssen zusätzliche Anpassungen in Inventor oder Revit vorgenommen werden, um die Geometrie relativ zum Ursprung zu verschieben.
Vertikale Bemaßung. Die vertikale Platzierung ist abhängig vom zugehörigen Parameter MatchBySurfaceToBearings. Wenn False, muss sich der Ursprung an der Unterseite des Pfeilers an der Stelle, an der der Pfeiler auf das Gelände trifft, oder an der Oberseite des Fundaments befinden. Vertikale Bemaßungen werden im folgenden Abschnitt zur vertikalen Platzierung ausführlich erläutert.
Vertikale Platzierung
Die vertikale Ausrichtung für Pfeiler wird zunächst durch den Parameter MatchBySurfaceToBearings gesteuert.
Wenn Sie diesen Wert auf True setzen, wird der Pfeiler anhand der Netze vertikal ausgerichtet. Dies ist eine präzisere Methode, mit der sichergestellt wird, dass die Lager den Pfeiler berühren, auch wenn er eine unregelmäßige obere Fläche aufweist. Da Pfeilernetze bei der ersten Erstellung generiert werden müssen, ist dies eine langsamere Methode zur Implementierung. Die Pfeiler werden dann unabhängig von der Höhe des Pfeilerursprungs vertikal an den Lagern und Fundamenten ausgerichtet.

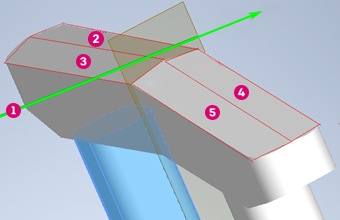

Wenn Sie diesen Wert auf False setzen, wird der Pfeiler vertikal anhand von angenäherten Ebenen der Pfeileroberseite ausgerichtet. Vier Ebenen werden berücksichtigt: links hinten, rechts hinten, links vorne und rechts vorne. Dies ist eine schnellere, aber weniger genaue Methode. Die Lager und der Pfeiler berühren sich nur, wenn die Oberseite des Pfeilers an diesen vier Ebenen ausgerichtet ist. Die Oberseite des Fundaments wird am Ursprung des Pfeilers ausgerichtet, sodass erwartet wird, dass sich der Ursprung an der Unterseite des Pfeilers befindet. Andernfalls können der Pfeiler und das Fundament nicht vertikal ausgerichtet werden.
 Ausrichtung |
 Rechte vordere Ebene |
 Linke vordere Ebene |
 Rechte hintere Ebene |
 Linke hintere Ebene |
Die Parametereinstellung MatchBySurfaceToBearings wirkt sich auch auf andere Parameter aus.
Pfeilerhöhe
Der Parameter PierHeight stellt die Gesamthöhe des Pfeilers dar. Er wird so berechnet, dass er zwischen Lager und Fundament passt. Wenn die Gesamthöhe nicht durch die Quellkomponente auf diesen Wert festgelegt wurde, ist der Pfeiler möglicherweise zu lang oder zu kurz. Das Verhalten hängt in diesem Fall von MatchBySurfaceToBearings ab.
Wenn True festgelegt ist, werden Lager und Fundamente an den Pfeiler angepasst. Lager werden so gestreckt, dass sie die Oberseite von zu kurzen Pfeilern erreichen. Fundamente werden verkürzt, um Platz für einen zu hohen Pfeiler zu schaffen.
Wenn diese Option auf False gesetzt wird, werden keine Anpassungen vorgenommen. Ist ein Pfeiler zu kurz, entsteht eine Lücke zwischen Pfeiler und Lager. Wenn der Pfeiler zu lang ist, ragt er in die Lager und möglicherweise in die Träger und den Überbau hinein.
Pfeilerabschlusstiefe

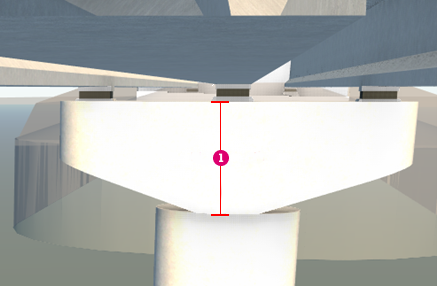

PiercapDepth stellt die vertikale Höhe des Pfeilerabschlusses dar und findet nur Anwendung, wenn MatchBySurfaceToBearings auf False gesetzt ist. Der Parameter wird durch die Komponente festgelegt und wird zur Schätzung der minimalen Höhe eines Pfeilers verwendet. Die minimale Höhe der Pfeilerstützen wird als 1m angenommen, sodass Minimum_height = PiercapDepth + 1m. ist.
PiercapDepth
Wenn der Abstand zwischen den Lagern und dem Fundament unterhalb dieser minimalen Höhe liegt, wird das Fundament verkürzt, sodass der Abstand auf minimaler Höhe liegt.
Wenn MatchBySurfaceToBearings auf True festgelegt ist, ist die Schätzung der minimalen Höhe nicht erforderlich. Sie wird von den Netzen abgeleitet, die für den Pfeiler erstellt wurden. Das Fundament wird verkürzt, wenn PierHeight kleiner ist als die tatsächliche Höhe des Pfeilers.
Schritthöhe

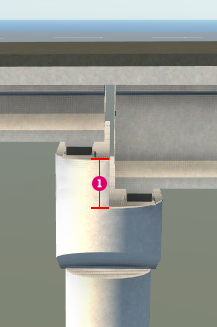

Der Parameter StepHeight wird nur verwendet, wenn ein Pfeiler einen abgesetzten Abschluss aufweist. Berechnungen finden nur Anwendung, wenn MatchBySurfaceToBearings auf False gesetzt ist. Die Schritthöhe wird berechnet, um die Streckung der Lager unter den flachen Trägern an der Oberseite des Pfeilers zu reduzieren.
Schritthöhe
Vertikaler Versatz
Die Parameter TopVerticalOffset und BottomVerticalOffset passen die Ober- und Unterseite des Pfeilers nach oben und unten an und finden nur Anwendung, wenn MatchBySurfaceToBearings auf True festgelegt ist.
In den meisten Fällen ist die Pfeilerplatzierung präzise, aber in einigen Situationen müssen Sie möglicherweise Anpassungen vornehmen. Positive Werte passen die Geometrie nach oben und negative Werte nach unten an. An anderen Elementen werden keine Änderungen vorgenommen. Wenn sich also der Pfeiler und die Lager (oder Fundamente) berühren, wenn der Versatz auf 0 eingestellt ist, berühren sie sich bei anderen Werten nicht.

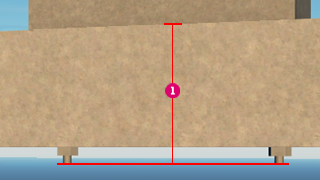

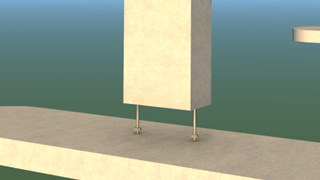

In der folgenden Abbildung eines Pfeilers sind Schrauben enthalten, die durch das Fundament verlaufen sollen. Vorgabemäßig befindet sich die Oberseite des Fundaments an der Unterseite der Schrauben (BottomVerticalOffset = 0).
Wenn BottomVerticalOffset auf einen negativen Wert festgelegt ist, können die Schrauben jedoch so angepasst werden, dass sie wie erwartet durch das Fundament verlaufen.
BottomVerticalOffset = -1.2
Laterale Breite

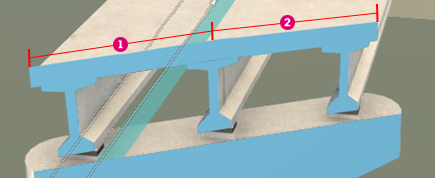

LeftWidth und RightWidth werden basierend auf der linken und rechten Breite des Überbaus am Pfeiler berechnet. Überbaubreiten werden lotrecht zur Achse gemessen. Die Breite des linken Überbaus ist der Abstand von der Achse zur linken Kante des Überbaus. Die Breite des rechten Überbaus ist der Abstand von der Achse zur rechten Kante des Überbaus.
| LeftWidth |
RightWidth |
Die linke und rechte Breite des Pfeilers wird entlang der Schrägenlinie des Pfeilers gemessen. Die folgenden Berechnungen werden durchgeführt, wenn die Ausrichtung gerade ist:
- LeftWidth = deck_left_width * cos(skew)
- RightWidth = deck_right_width * cos(skew)
Longitudinale Breite

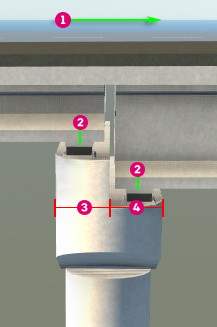

Für Pfeiler wird die longitudinale Breite eines Pfeilerabschlusses mithilfe der Parameter PierCapSectionWidth1 und PierCapSectionWidth2 angegeben. Diese Bemaßungen bestimmen die vorgabemäßigen Längspositionen der Lager, wenn der Pfeiler zwei Lagerreihen aufweist. Die hintere Reihe wird auf halbem Weg zwischen der hinteren Kante des Pfeilerabschlusses und den Endpositionen der Träger über der Reihe platziert. Entsprechend befindet sich die vordere Reihe auf halbem Weg zwischen den Startpositionen der vorderen Träger und der vorderen Kante des Pfeilerabschlusses.
| Ansteigende Stationsrichtung |
PierCapSectionWidth1 |
| Mittelpunktposition des Lagers |
PierCapSectionWidth2 |
Neigung an der Oberseite von Pfeilern

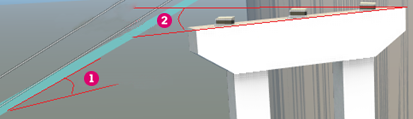

PierCapTopSlope berechnet eine Bemaßung, die es ermöglicht, dass die Oberseite eines schrägen Pfeilers der Achsneigung folgt:
- PierCapTopSlope = arctan(tan(alignment grade (as an angle)) * sin(skew).
Dabei werden die Überbauquerneigung bzw. die Tiefe von Trägern oder Lagern nicht berücksichtigt.
| Achsneigung |
PierCapTopSlope |

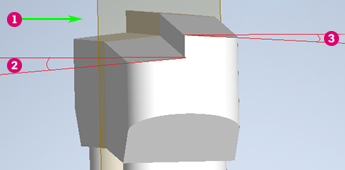

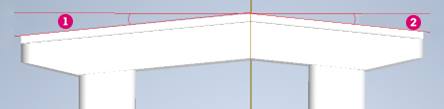

Die anderen durch den Pfeiler implementierten Bemaßungen liefern Informationen zur Neigung an der Oberseite des Pfeilers. Diese werden nur verwendet, wenn MatchBySurfaceByBearings auf False gesetzt ist. Sie ermöglichen InfraWorks die Bestimmung präziserer oberer Ebenen für den Pfeiler.
| Achsrichtung |
PierCapSectSlope2 |
| PierCapSectSlope1 |
| PierCapTopLeftSlopeInPercentage |
PierCapTopRightSlopeInPercentage |
Schräge
Mit dem Schrägenparameter wird eine Drehung des Pfeilers gegen den Uhrzeigersinn um die Z-Achse des Koordinatensystems der Straße angegeben. Diese Drehung wird von InfraWorks außerhalb des Pfeilers verarbeitet. Schrägeninformationen werden jedoch im Pfeiler gespeichert, obwohl sie von InfraWorks ignoriert werden.
