So erstellen Sie Themen für Punktwolken

Mit Punktwolkenthemen können Sie die Punktwolkenverteilung nach folgenden Kriterien vergleichen: Höhe, Klassifizierung, Einzelfarbe, Intensität, Höhe+Intensität oder Richtung, in die die Fläche zeigt. Sie können Punktgröße und Punktdichte für Punktwolkendaten mithilfe der Anwendungsoptionen anpassen.

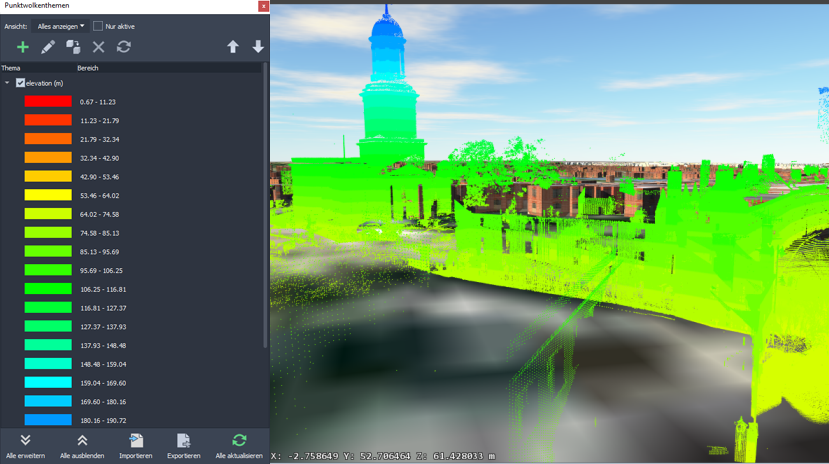

1. Klicken Sie auf Verwalten Punktwolken (Punktwolkenthemen), um die Palette Punktwolkenthemen zu öffnen.
2. Klicken Sie auf (Neues Thema hinzufügen).
3. Führen Sie folgende Schritte in den Gruppen für die Themenparameter durch:
4. Geben Sie einen Namen für das Thema ein.
5. Wählen Sie einen Analysetyp aus. Weitere Informationen finden Sie im Abschnitt Erweiterte Tipps weiter unten.
6. Geben Sie die Anzahl der Regeln an.
7. Je höher die Anzahl der Regeln ist, desto glatter ist der Übergang zwischen den Farben.
8. Wenn Sie das Thema nach Höhe oder Klassifizierung bestimmen, wählen Sie unter Farbbereich einen vordefinierten Palettentyp oder legen die Einstellungen Farbe von und Farbe bis fest.
9. Wenn Sie den Anfang und das Ende des Farbbereichs eingeben, erstellt InfraWorks einen Farbübergang zwischen der ersten Farbe im Thema (Farbe von) und der für Farbe bis festgelegten Farbe. Im Bereich Vorschau wird die Farbskala angezeigt.
10. Wenn Sie eine Farbe im Thema ändern möchten, doppelklicken Sie auf die entsprechende Farbleiste und legen eine andere Farbe fest.

Erweiterte Tipps

Die folgenden Analysetypen sind verfügbar:

Normal

Der Begriff "Normale" bezieht sich auf die Richtung, in die eine Fläche senkrecht zu ihrer Oberfläche zeigt. Die Richtung der Normalen gibt die Vorderfläche oder äußere Fläche an. Da ein einzelner Punkt einer Punktwolke eigentlich keine Fläche hat, wird die Normale für jeden Punkt in einer Punktwolke aus anderen Punkten abgeleitet, die über eine Ebene mit diesem Punkt (beispielsweise die Punkte an einer Wand) verbunden sind. Das Thema Normale zeigt, welche Punkte entsprechend ausgerichtet sind, indem die Farben für die X-, Y- und Z-Werte für die Richtung der Normalen für den Punkt angezeigt werden. Sie können die Farben für diesen Thementyp nicht angeben.

Höhe

Themen nach Höhe. Minimale und maximale Werte werden automatisch anhand der Punktwolkendaten festgelegt. Sie können sie bei Bedarf anpassen.

Einzelfarbe

Wenn Sie die Option Einzelfarbe auswählen, sind keine weiteren Optionen verfügbar.

Klassifizierung

Legt die Themen nach den Klassifizierungs-IDs in den zugehörigen Daten der Punktwolke fest. Diese Option ist nur verfügbar, wenn die Punktwolke klassifiziert wurde.

Intensität

Legt die Themen nach Intensität der Punkte in den Punktwolkendaten fest (normalisierte Intensitätswerte).

Höhe+Intensität

Legt die Themen nach Intensität der Punkte in den Punktwolkendaten und zugehörigen Höhenwerten fest. Diese Themen verwenden normalerweise andere Farben als das Höhenthema, da die Sättigung sich beim Hinzufügen der Intensität ändert.
