So verbinden Sie lineare Objekte

Sie können lineare Objekte verbinden oder zusammenführen, indem Sie den Endpunkt eines linearen Objekts bis zum Endpunkt eines anderen Objekts ziehen.

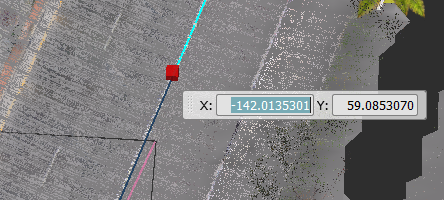

1. Wählen Sie im Ansichtsbereich eines der linearen Objekte aus, die Sie kombinieren möchten. In diesem Beispiel wird die rote Linie gezogen, um sie mit der blauen Linie zu verbinden.



2. Klicken und ziehen Sie den Endscheitelpunkt zum Ende des zweiten linearen Objekts.



   Sie werde von der Anwendung gefragt, ob Sie die Linien zusammenführen und den Quelllinienstil (von der Linie, die Sie ziehen) auf die Ziellinie anwenden möchten oder ob Sie die Linienendpunkte verbinden möchten, ohne die einzelnen Linienstile zu ändern.

   Anmerkung: Wenn Sie den Endscheitelpunkt zu einem anderen Punkt auf dem linearen Zielobjekt (nicht zum Ende) ziehen, wird die Meldung nicht angezeigt, und die beiden Linien werden automatisch miteinander verbunden (nicht zusammengeführt).

3. Wählen Sie die Methode zum Verbinden der Linien aus:

   1. Linien zusammenführen: Das neue, zusammengeführte lineare Objekt weist die Eigenschaften des ersten linearen (von Ihnen gezogenen) Objekts auf, einschließlich Stil, Objektcode und anderen Attributen.



   2. Linien verbinden: Die beiden Linien werden gefangen und miteinander verbunden, aber nicht zusammengeführt. Beide linearen Objekte behalten ihren Stil, ihren Objektcode und anderen Attribute bei.



   Tipp: Mit Tastaturkurzbefehlen können Sie Linien ohne eine Dialogfeldmeldung schnell und einfach miteinander verbinden oder zusammenführen. Halten Sie die Taste M gedrückt, während Sie den Endpunkt ziehen, um die Linien zusammenzuführen. Halten Sie alternativ die Taste C gedrückt, während Sie den Endpunkt ziehen, um die Linien zu verbinden.
