So verwenden Sie die Punktwolkenbildsuche

Importieren Sie Bilder, die den Punktwolkendaten entsprechen, um realistische Bilder an bestimmten Positionen im Gelände anzuzeigen.

Anmerkung: Führen Sie die Punktwolken-Geländegenerierung aus, um die Daten zu verarbeiten und die Objekte zu extrahieren, bevor Sie das Werkzeug Punktwolkenbildsuche verwenden. Dieses Werkzeug ermöglicht Ihnen die Verwendung von Bildern (zusammen mit den Punktwolken erfasst) in Verbindung mit den Punktwolkendaten bei der Modellierung vertikaler Objekte und der Extraktion linearer Objekte (in der Querschnittansicht). Anhand eines Fotos können Sie die vorhandenen Bedingungen anzeigen und zusätzliche Informationen zu den modellierten Objekten erhalten, z. B. Schildtyp, Farbe, Lichtmast usw. Verwenden Sie die Bildsuche, um die Ergebnisse der Punktwolkenextrahierung zu überprüfen und zu bestätigen.

Anmerkung: Eine Meldung wird angezeigt, wenn innerhalb von 30 Metern vom ausgewählten Punktwolkenobjekt kein Bild verfügbar ist. Navigieren Sie zu einer anderen Stelle im Gelände, um ein verfügbares Bild zu finden.

Klicken Sie auf Verwalten Punktwolken (Punktwolkenbildsuche).
Verwenden Sie das Dialogfeld Punktwolkenbildsuche zum Importieren der CSV-Datei (durch Kommas getrennte Werte) mit den entsprechenden Bildern, und ordnen Sie die Bilder den Positionen in den Punktwolkendaten zu. Um diese Optionen festzulegen, müssen Sie die Dateistruktur kennen. Anmerkung: Die Protokolldatei muss mindestens X,Y,Z,image_name als kommagetrennte Werte enthalten (mit oder ohne Datei-Header). Beispiel: X,Y,Z,Image 1123398.937,202909.414,77.02,C:\Images\LB_0_000000.jpg 1123398.938,202909.414,77.02,C:\Images\LB_0_000001.jpg 1123398.937,202909.414,77.018,C:\Images\LB_0_000002.jpg 1123398.937,202909.415,77.016,C:\Images\LB_0_000003.jpg
1. CSV-Bild: Navigieren Sie zum Speicherort der CSV-Datei, wählen Sie die Datei aus, und klicken Sie auf Öffnen.
2. Wichtig: Die CSV-Datei (Protokolldatei) muss sich im selben Ordner wie die zugehörigen Bilddateien befinden.
3. Koordinatensystem: Wählen Sie das Koordinatensystem für die Quellbilddaten aus. Das Bildkoordinatensystem ist nicht immer identisch mit dem Punktwolkendaten-Koordinatensystem.
4. Trennzeichen: Datenelemente in einer CSV-Datei werden normalerweise durch ein Komma voneinander getrennt. Es kann aber auch ein Semikolon, ein Tabulatorzeichen oder ein Leerzeichen als Trennzeichen verwendet werden. Wählen Sie das in Ihrer Datendatei verwendete Trennzeichen aus.
5. X-Spalte: Ermitteln Sie die Spaltenüberschrift (erste Zeile der Datei) für die X-Koordinatendaten.
6. Y-Spalte: Ermitteln Sie die Spaltenüberschrift (erste Zeile der Datei) für die Y-Koordinatendaten.
7. Z-Spalte: Ermitteln Sie die Spaltenüberschrift (erste Zeile der Datei) für die Z-Koordinatendaten.

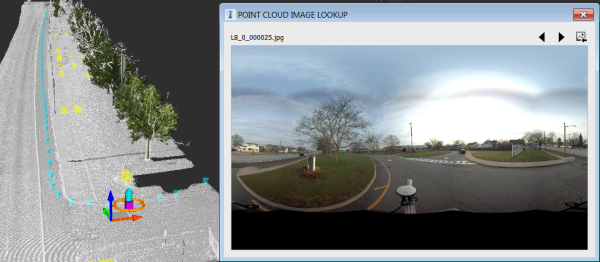

Klicken Sie auf Anwenden. Bilder werden zusammen mit ihren Positionen im Gelände geladen. Das Bildfenster kann vergrößert, verkleinert und verschoben werden.
Klicken Sie im Fenster Punktwolkenbildsuche auf die Schaltflächen Vorheriges Bild und Nächstes Bild, oder klicken Sie auf eine Bildpositionsmarkierung (blaues Dreieck) im Gelände, um das entsprechende Bild anzuzeigen.
Optional: Um eine neue Reihe von Bildern zu importieren, klicken Sie auf die Schaltfläche Bildordner importieren (obere rechte Ecke des Fensters Punktwolkenbildsuche). Die importierten Bilder ersetzen die aktuellen Bilder.

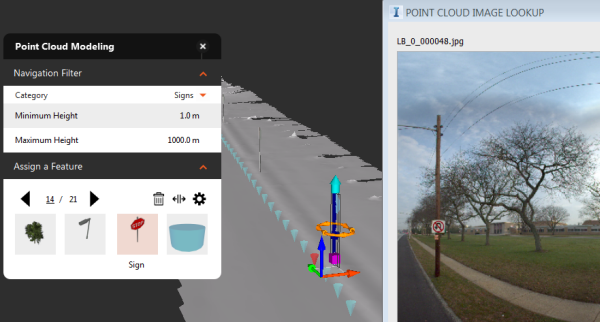

Verwenden Sie dieses Werkzeug während der Objektmodellierung oder Extraktion linearer Objekte, um weitere Details zu erhalten. Im folgenden Beispiel sehen Sie anhand des Bildes, dass es sich bei dem als Schild identifizierten Objekt um einen Strommast mit einem daran befestigten Wende-Verbotsschild handelt.
