So generieren Sie Transversallinien für lineare Objekte

Generieren Sie für umfangreichere Geländedaten Linien senkrecht zum linearen Objekt.

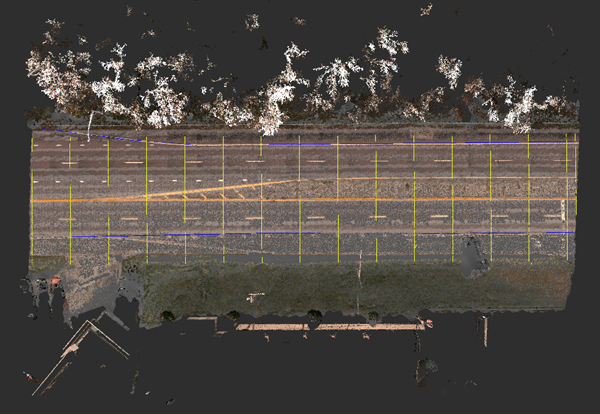

Bei der Extraktion linearer Objekte werden Passfederlinien (Bruchkanten oder Elementkanten) extrahiert, jedoch keine zusätzlichen Informationen zu Oberflächen. Transversallinien, die in einem konstanten Intervall erstellt wurden, erfassen Informationen zu Oberflächen für eine präzisere Fahrbahnkonstruktion.

1. Klicken Sie bei ausgewähltem linearem Objekt mit der rechten Maustaste auf die Linie (nicht auf einen Scheitelpunkt) und klicken Sie auf Transversallinien generieren.
2. Legen Sie im Dialogfeld Transversallinien generieren Folgendes fest:
   1. Linienlänge: Länge der Transversallinie. Der Längenwert wird verwendet, wenn Sie An äußeren Bruchkanten stutzen nicht auswählen.
   2. Abstand zwischen Linien: Abstand zwischen zwei Transversallinien.
   3. Abstand zwischen Scheitelpunkten: Abstand zwischen Scheitelpunkten, um Daten zur Gebietshöhe entlang der Transversallinie zu erfassen.
   4. Anmerkung: Wenn Sie einen Wert für die Entfernung zwischen Scheitelpunkten angeben, der größer ist als die Linienlänge, verwendet InfraWorks die Hälfte des Linienlängen-Werts als Scheitelpunktintervall und generiert Transversallinien, die die angegebene Linienlänge einhalten.
   5. Berechnung projizieren: Eine Berechnungsmethode, um die Scheitelpunkthöhe (Z-Koordinate) basierend auf den umliegenden Punktwolkenpunkten zu berechnen. Wählen Sie die minimale Höhe aus, die auf die Fläche projiziert werden soll. Wählen Sie die maximale oder durchschnittliche Höhe für verrauschte Punktwolkendaten aus, um Fehler zu kompensieren und eine einheitliche Ausrichtung zu erzielen.
   6. An äußeren Bruchkanten stutzen: Aktivieren Sie diese Option, um die Transversallinien automatisch auf die äußersten Bruchkanten auf beiden Seiten des linearen Objekts zu stutzen.
3. Klicken Sie auf OK. Tipp: Um alle Transversallinien zu löschen, öffnen Sie den Modell-Explorer und erweitern die Linie. Klicken Sie dann mit der rechten Maustaste auf Lineare Objekte und anschließend auf In Datentabelle anzeigen. Wählen Sie alle Elemente mit dem linearen Objekt bzw. der Transversallinie des Typs Manueller Stil aus, und drücken Sie die ENTF-Taste.
