Ein Taster ist eine Komponente in Ihrer Maschine zum Erkennen von im Bauteil definierten Antastpunkten. Damit ein Taster funktioniert, müssen Sie die Antastpunkte sowie einen Antastvorgang erstellen, den der Taster zur Suche verwendet.
Antastpunkt erstellen
Erstellen Sie Antastpunkte, um relevante Bereiche im Bauteil zu markieren, z. B. den Ursprung, Punkt ganz links bzw. ganz rechts usw. Zuvor müssen Sie Ebenen erstellen, um die Punkte darauf zu platzieren. Sie müssen mindestens drei Antastpunkte erstellen, bevor Sie einen Antastvorgang erstellen können. Die Punkte sollten sich an von der Maschine festgelegten Positionen befinden, während die Ebenen die Normalenvektoren zu diesen Punkten bestimmen. Der Normalenvektor bestimmt den Annäherungswinkel für einen bestimmten Antastpunkt. XYZ-Koordinaten einer Ebene befinden sich im Mittelpunkt der für das Antasten verwendeten Geometrie.
- Erstellen Sie in einem Prozessdokument eine Ebene zum Platzieren des Antastpunkts, falls noch nicht geschehen.
Tipp: Weitere Informationen finden Sie unter So erstellen Sie eine Ebene.
- Wählen Sie im TruFiber-Browser den Stammknoten des Prozessdokuments aus.
- Klicken Sie in der Multifunktionsleiste von TruFiber
auf TruFiber.
Das Dialogfeld Antastpunkt wird geöffnet.
- Geben Sie einen Namen und Kommentar (optional) für den Antastpunkt ein.
- Klicken Sie auf den Auswahlpfeil für Ebene
, und wählen Sie eine Ebene für den Antastpunkt im TruFiber-Browser aus.
Der Ursprungspunkt und Vektor der Ebene werden als Position und Vektor des Antastpunkts betrachtet.
- Geben Sie den Durchmesser des Punkts ein, der von Ihrer Maschine unterstützt wird.
- Wählen Sie den Punkttyp aus, den Ihre Maschine verwendet.
- Zylinder: Hat eine definierte Richtung
- Kugel: Hat mehrere Richtungen und ist empfindlicher
Wiederholen Sie diesen Vorgang, um drei oder mehr Punkte als Teil eines Antastvorgangs zu erstellen. Dabei spielt es keine Rolle, in welcher Reihenfolge die Punkte erstellt werden.
Antastvorgang erstellen
Nachdem Sie drei oder mehr Antastpunkte erstellt haben, können Sie einen Antastvorgang für sie erstellen.

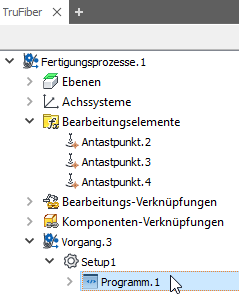

- Erweitern Sie in einem Prozessdokument den Knoten Prozess im TruFiber-Browser, und wählen Sie ein Programm aus.
- Klicken Sie in der Multifunktionsleiste von TruFiber
auf TruFiber.
Das Dialogfeld Antastvorgang wird geöffnet.
- Geben Sie einen Namen und Kommentar (optional) für den Antastvorgang ein.
- Aktivieren Sie den Auswahlpfeil für Antastpunkte , und wählen Sie einen Antastpunkt für den Vorgang aus.
Antastpunkte befinden sich unter Bearbeitungselemente im TruFiber-Browser.
- Wiederholen Sie den vorherigen Schritt, um mindestens drei Punkte für den Vorgang auszuwählen.
- Verwenden Sie die Schaltflächen Nach oben, Nach unten oder Entfernen, um die Reihenfolge der Antastpunkte zu ändern oder um Punkte aus dem Vorgang zu entfernen.
