Kollisionspunkte sind Punkte auf einem Maschinenkopf oder einer Rolle, die mit dem Bauteil kollidieren können, z. B. eine scharfe Ecke oder ein Ende des Kopfs. Sie weisen diese Punkte manuell zu, sodass TruFiber beim Erstellen und Anpassen des Werkzeugwegs mögliche Kollisionen zwischen der Maschine und dem Bauteil erkennen kann.
im Werkzeugkasten von TruFiber.

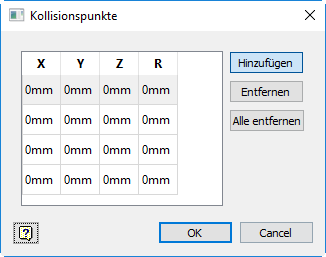

Das Dialogfeld Kollisionspunkte wird geöffnet.
Wenn die Geometrie hervorgehoben wird, bedeutet dies, dass Sie klicken können, um den Punkt auf der Geometrie an dieser Position zu fangen.
Die Koordinaten der Punkte werden erstellt und dem Dialogfeld Kollisionspunkte hinzugefügt. Die Punkte werden als kleine Kugeln auf dem Bauteil angezeigt. Diese Kugeln stellen die Einflussbereiche der Punkte dar, also die Bereiche, die nicht in Kontakt mit dem Bauteil kommen sollten.

Im Idealfall verfügen Sie über Daten zur Maschine, um festzulegen, wie nahe sie dem Bauteil kommen darf. Beispielsweise können Sie festlegen, dass die Faserplatzierung optimal ist, wenn das Heizelement auf der Maschine 0,5 Zoll vom Bauteil entfernt ist. In diesem Fall würden Sie einen Kollisionspunkt auf dem Heizelement festlegen. Sie würden dessen R-Wert zusammen mit dem Wert für Kollisionsvermeidung auf der Registerkarte Strategie im Dialogfeld Faserplatzierung verwenden, um sicherzustellen, dass ein optimaler Abstand zwischen dem Heizelement und dem Bauteil beibehalten wird.
Nach dem Schließen des Dialogfelds Kollisionspunkte werden die Kollisionspunkte, die Sie erstellt haben, nicht mehr auf dem Kopf oder der Rolle angezeigt. Sie sind aber weiterhin vorhanden. Um sie anzuzeigen, wählen Sie erneut den Kopf- oder Rollenknoten im TruFiber-Browser aus, und klicken Sie auf Kollisionspunkte
im Werkzeugkasten von TruFiber. Nach dem Erstellen eines Prozesses mit einem Bauteil und einer Maschine können Sie mithilfe der Dialogfelder Verlegepunkte und Kollisionsinspektor mögliche Kollisionen anzeigen und anpassen.
