Richten Sie in TruFiber Geräte ein, die dem entsprechen, was Sie zur Fertigung der Bauteile verwenden. Beginnen Sie mit der Erstellung von Tastern, Rollen und Köpfen, und erstellen Sie dann eine Maschine, die diese Elemente verwendet. Sie können auch Achsensysteme zur Verwendung als Start- und Werkzeugwechselpunkte für Ihre Maschine einrichten. Nachdem Sie alles eingerichtet haben, sollten Sie nichts mehr ändern müssen, es sei denn, Sie ändern die Geräte an Ihrem Standort.
Prozess zur Erstellung einer Maschine
Folgen Sie diesem Arbeitsablauf zum Erstellen von Geräten und der Maschine, der diese zugeordnet werden. So erstellen Sie die von der Maschine verwendeten Bausteine vor dem Erstellen der Maschine selbst.
- Erstellen Sie die grundlegende Ausstattung, die verwendet werden soll, z. B. Rollen und Taster.
- Erstellen Sie einen Maschinenkopf.
- Optional: Fügen Sie dem Maschinenkopf Rollen und Taster hinzu.
- Erstellen Sie eine Maschine.
- Erstellen Sie Achsensysteme für die Maschine.
- Fügen Sie der Maschine Köpfe, Rollen und Taster hinzu.
Inventor-Dateitypen
Jedes Element einer Maschine, einschließlich der Maschine selbst, besteht aus einer Inventor-Bauteil- oder-Baugruppendatei. Sie können einen der beiden Typen für alle Bauteile verwenden, allerdings empfiehlt Autodesk, diese Richtlinien zu befolgen.
- Bauteil
- Geeignet für: Taster und einfache Rollen. Verwenden Sie dies für Elemente, die keine Abhängigkeiten, Beziehungen oder komplexe Geometrie erfordern.
- Baugruppe
- Geeignet für: Maschinen, Köpfe und komplexe Rollen. Verwenden Sie dies für Elemente, die möglicherweise mehrere Geometrien oder Abhängigkeiten zwischen verschiedenen Komponenten erfordern. Hierzu gehört z. B. eine Achse in einem Lager. Eine Maschinensimulation würde bewegliche Teile erfordern und ist besser für die Baugruppe geeignet. Ein Kopf ist im Allgemeinen auch besser als eine Baugruppe. Wenn Sie einem Element Geometrie hinzufügen müssen, ist es einfacher, dazu eine Baugruppe zu verwenden. Bei einem Bauteildokument müssten Sie ein Bauteil mit mehreren Körpern erstellen, und Bauteile mit mehreren Körpern unterstützen möglicherweise bestimmte Anforderungen nicht, z. B. Bewegung.
Multifunktionsleisten-Verhalten zum Erstellen von Geräten

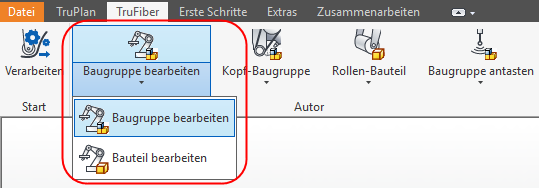

Wenn in Inventor keine Dokumente geöffnet sind, umfasst die Multifunktionsleiste von TruFiber integrierte Optionen zum Erstellen von Baugruppen- oder Bauteilversionen Ihrer Geräte.
Wählen Sie den gewünschten Dateityp aus der Dropdown-Liste aus.
Wenn in Inventor Dokumente geöffnet sind, verwenden Sie das Menü Inventor, um ein neues Bauteil oder eine neue Baugruppe zu erstellen, und klicken Sie auf die entsprechende Schaltfläche in der Multifunktionsleiste von TruFiber.
Dies ist die Methode, die in den Verfahren in dieser Hilfe beschrieben wird.
