Comparar dibujos 2D

Abra versiones diferentes del mismo dibujo o de dibujos distintos para la comparación.

Las herramientas de comparación 2D están disponibles para los siguientes tipos de archivo:

• PDF
• RVT
• DWG

Dibujos 2D

1. Abra un dibujo 2D.

   Sugerencia: al trabajar con dibujos en la carpeta Planos, también puede activar la casilla de verificación de dos dibujos diferentes y utilizar el comando Comparar del menú contextual de la barra de herramientas.

2. En la barra de herramientas ubicada en la parte inferior de la pantalla, haga clic en Comparar .

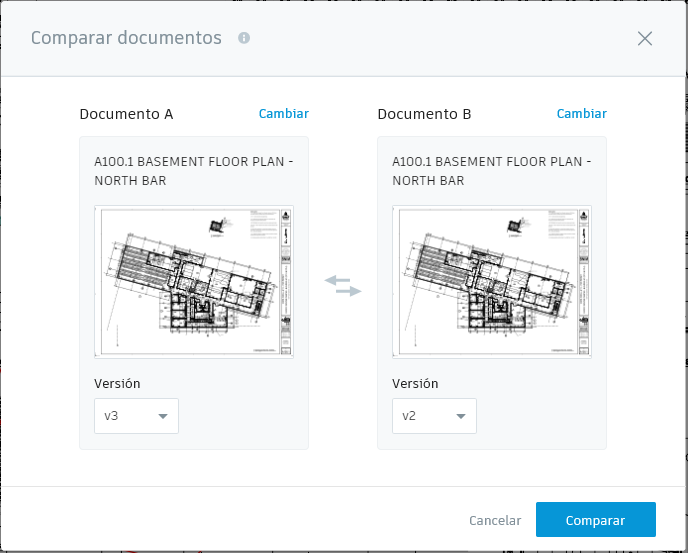

3. Utilice el menú desplegable de versión para seleccionar una versión diferente del mismo documento o haga clic en Cambiar para seleccionar un documento totalmente distinto.

4. Una vez seleccionados los dos documentos o versiones, haga clic en Comparar.

Por defecto, los dibujos se superponen uno encima del otro con las diferencias resaltadas en rojo y azul.

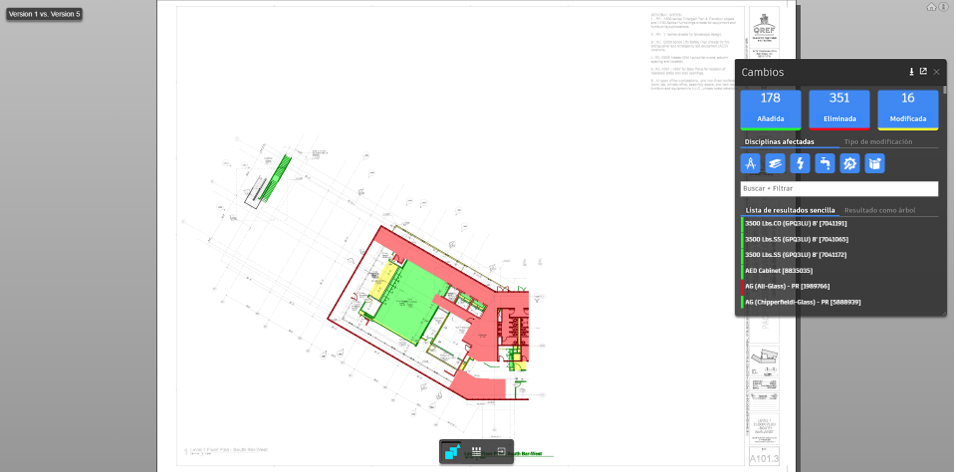

Al comparar dos versiones de un dibujo RVT 2D, puede identificar información de nivel de objeto en relación con lo que se ha añadido (verde), eliminado (rojo) o modificado (amarillo) entre las dos versiones. Los códigos de colores se muestran en el modelo y también en los elementos de los cuadros de diálogo Cambios e Información. Al seleccionar elementos de la lista de cambios, se resalta su posición en el dibujo.

Comparar en paralelo

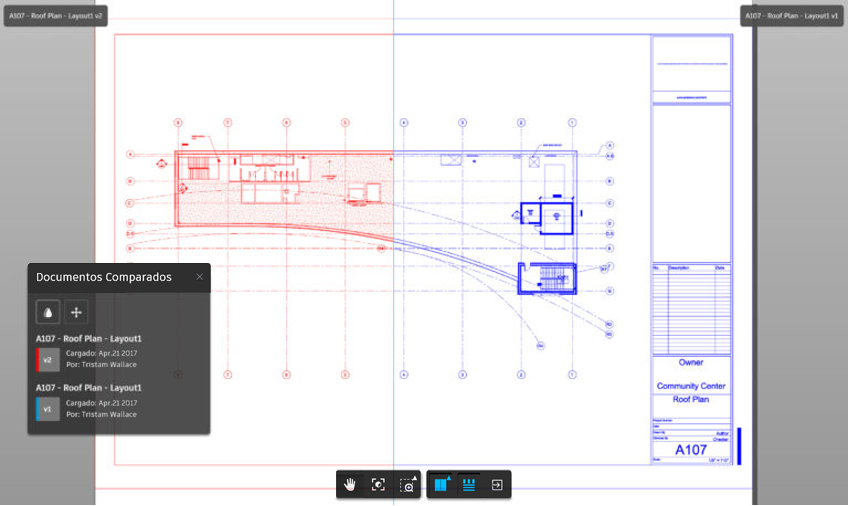

Como se ha indicado anteriormente, el modo de visualización por defecto para las comparaciones es el de superposición. Para ver dos dibujos en paralelo:

1. En la barra de herramientas ubicada en la parte inferior de la pantalla, haga clic en Superposición .
2. En el menú de iconos desplegables, seleccione En paralelo .
3. Arrastre la barra deslizante hacia la derecha y la izquierda para ver las diferencias entre los dos dibujos.

Comparar con superposición

El método de superposición es el método de comparación por defecto, excepto si se ha cambiado anteriormente al modo en paralelo:

1. En la barra de herramientas ubicada en la parte inferior de la pantalla, pulse En paralelo .
2. En el menú desplegable, seleccione Superposición .
