Comparar diseños 2D y 3D

Compare diferentes planos 2D y modelos 3D de las carpetas Planos o Archivos de proyecto.

Las herramientas de comparación 2D están disponibles para los siguientes tipos de archivo:

Las herramientas de comparación 3D están disponibles para los siguientes tipos de archivo:

Con la comparación 2D, puede comparar dos versiones del mismo dibujo o modelo, o dos dibujos completamente diferentes. Por ejemplo, puede comparar dibujos de dos disciplinas diferentes. Con la comparación 3D, solo puede comparar versiones del mismo modelo 3D. Tiene la opción de ver diseños uno al lado del otro o juntos como una superposición agregada.

La comparación 2D de archivos RVT y la comparación 3D permiten buscar cambios y utilizar filtros para ajustar de forma más precisa los resultados de los cambios en el panel Cambios.

Nota: es posible que deba cambiar el tamaño del panel Cambios para ver todos los resultados de cambios.

Importante: al comparar archivos, es posible que se detecten cambios durante la comparación, como resultado de las actualizaciones, a la forma en que se procesan los archivos cuando se exportan desde el producto de creación. Como resultado, se pueden cambiar y detectar determinadas propiedades durante la comparación, incluso si el diseño o el modelo no han cambiado. Póngase en contacto con el servicio de atención al cliente si tiene alguna pregunta.

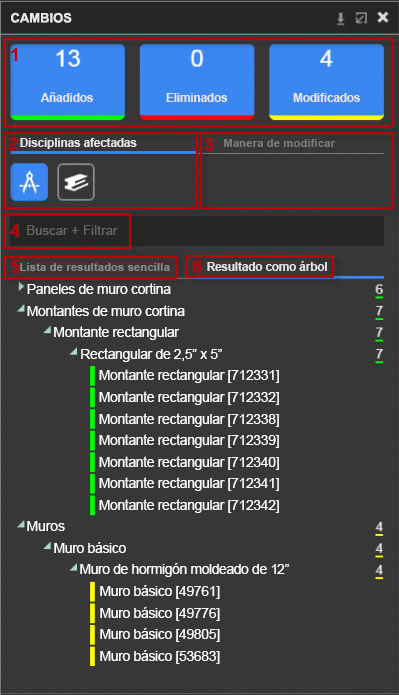

Filtro de tipo de cambio. Seleccione Añadido, Eliminado o Modificado para visualizar u ocultar esos resultados.
Disciplinas afectadas Seleccione una disciplina para visualizar u ocultar esos resultados.

Nota: es posible que la lista Disciplinas afectadas de este ejemplo no represente la lista completa de disciplinas que aparecerá en su proyecto.
Tipo de modificación. Visualice u oculte los cambios de forma, las transformaciones o los cambios de propiedades.
Buscar + Filtrar Introduzca los criterios de búsqueda. Los resultados de búsqueda anteriores también están disponibles para filtrarlos de forma adicional.
Lista de resultados sencilla Visualice los resultados en forma de lista de un solo nivel.
Resultados como árbol. Visualice los resultados en una estructura de árbol para que se muestren los objetos principales y secundarios.
