Plantilla de norma de nomenclatura

La norma de nomenclatura predeterminada ISO 19650 está disponible para ver y aplicar a los proyectos. Aunque puede personalizar la norma de nomenclatura aplicada, es posible que ya conozca las ediciones y adiciones detalladas que desea realizar en los atributos y la configuración.

Puede descargar una plantilla de la norma de nomenclatura ISO 19650 y editar, añadir y eliminar atributos y configuraciones en un archivo XLSX. Una vez completada la operación, puede importar y aplicar la norma de nomenclatura configurada a un proyecto en el que las carpetas aplicadas no contengan archivos.

Nota: La plantilla proporciona directrices sobre su uso y requiere un formato específico para que la importación se realice correctamente.

Descargar plantilla

Haga clic en el menú Más en el lado derecho
Seleccione Descargar plantilla.

La plantilla XLSX se descargará en la carpeta de descargas local.

Contenido de la plantilla

Las cuatro primeras fichas son:

Instrucciones: lea las instrucciones para dar formato, editar y crear atributos correctamente.
Ejemplo-TEXTFIELD: no introduzca información en esta ficha.
Ejemplo-DROPDOWN: no introduzca información en esta ficha.

Nota: Ejemplo-TEXTFIELD y Ejemplo-DROPDOWN son plantillas para copiar y añadir atributos a la norma de nomenclatura. Consulte Añadir atributos a continuación para obtener más información.
CONFIGURACIÓN: introduzca el nombre de la norma de nomenclatura en la celda A2. Seleccione el tipo de delimitador en la lista desplegable de la celda B2.

Importante: No suprima, reordene ni cambie el nombre de estas cuatro primeras fichas; de lo contrario, la norma de nomenclatura no se importará. Si suprime por error cualquiera de estas cuatro fichas, cree fichas de marcador de posición de reemplazo para asegurarse de que hay cuatro fichas antes de los atributos del proyecto.

Las fichas siguientes contienen los atributos ISO 19650:

Convención de nomenclatura

Proyecto
Creador
Volumen/Sistema
Nivel/Ubicación
Tipo
Función
Número

Atributos relacionados

Estado
Revisión
Clasificación

Importante: El atributo relacionado Clasificación solo se añadirá a la norma de nomenclatura si mantiene el atributo Clasificación de Uniclass 2015 que se incluye en la plantilla.

Añadir atributos

Puede añadir nuevos atributos de campo de texto o lista desplegable a la norma de nomenclatura:

Haga clic con el botón derecho en la ficha Ejemplo-TEXTFIELD o Ejemplo-DROPDOWN para realizar una copia de la ficha.

Nota: Puede añadir un atributo a cada una de las fichas copiadas. No se puede cambiar el tipo de atributo de la ficha que se ha copiado.
Cambie el nombre de la ficha duplicada como desee.
Desplace esta nueva ficha de atributo después de la ficha CONFIGURACIÓN.
Edite el atributo como se detalla a continuación.

Nota: Para suprimir un atributo, suprima la ficha.

Editar atributos

Las fichas de la plantilla tienen un formato específico para que se importen al proyecto. No reordene ninguna columna ni cambie el nombre de los encabezados de columna en ninguna de las fichas, o el archivo no se importará. Por ejemplo, en la imagen siguiente, las columnas A - F deben permanecer en el orden original y los encabezados de columna en negrita en la fila 1 no deben editarse.

Puede editar la siguiente información específica para todos los atributos por defecto de ISO 19650 y los atributos nuevos que haya creado:

Nombre (obligatorio): edite la celda A2. El nombre de atributo se extrae de esta celda, no del nombre de la ficha.
Descripción: edite la celda B2.
Ubicación: seleccione Convención de nomenclatura o Atributos relacionados.

Nota: Solo puede seleccionar Atributos relacionados para el atributo Clasificación.

Atributos de campo de texto: también puede editar la siguiente configuración de caracteres:

Tipo de carácter: seleccione uno de los siguientes tipos de caracteres: Alfanumérico, Numérico o Texto.
Carácter obligatorio: seleccione una de las siguientes longitudes de caracteres:
- Sin entrada: significa que se pueden introducir un máximo de 255 caracteres como valor
- Único dígito: corrija la longitud del valor para que sea un número exacto de 1 a 10 caracteres
- #-#: seleccione un intervalo de valores entre 1 y 10 caracteres (p. ej., 1-3)

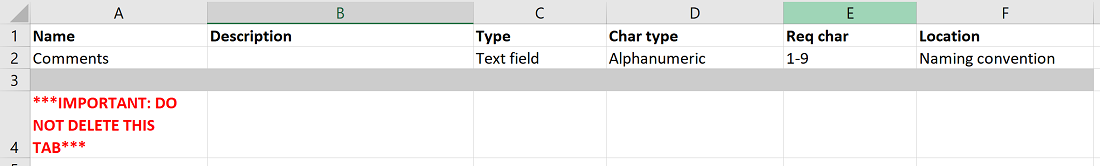

En el siguiente ejemplo, se ha creado una nueva ficha de campo de texto. Los atributos se denominan Comentarios en la celda A2. El tipo de carácter es alfanumérico en la celda D2, con un valor de longitud de caracteres requerido de 1 a 9 caracteres (inclusive) en la celda E2. Este atributo se mostrará en la convención de nomenclatura seleccionada en la celda F2.

Atributos desplegables: también puede añadir valores de atributo y una descripción para cada valor de atributo.

Una vez que haya editado y guardado la plantilla, ya puede importar la norma de nomenclatura a un proyecto si las carpetas forzadas no contienen archivos.
