BIM 360 Layout

La aplicación Autodesk BIM 360™ Layout proporciona a los contratistas de construcción vertical la posibilidad de conectar el modelo coordinado al proceso de diseño de campo. La aplicación contribuye a aumentar la productividad del emplazamiento de trabajo al mismo tiempo que mejora la precisión de los componentes de construcción instalados o apilados.

El uso de la aplicación BIM 360 Layout con BIM 360 ayuda a agilizar los procesos. Cree puntos de campo en el modelo de proyecto y, a continuación, disponga esos puntos en el lugar de trabajo con una estación total o GPS.

La aplicación se sincroniza con la cuenta de BIM 360 para permitirle trabajar con modelos de proyecto con detalles de coordenadas de ubicación de puntos. Una vez emparejado con una estación total o GPS, BIM 360 Layout en su tableta o teléfono guía al usuario a la ubicación exacta de los puntos en el lugar de trabajo para actividades de verificación de la ubicación o de replanteo de terreno.

Ventajas principales:

• Proporciona al personal de diseño de campo el modelo coordinado más actualizado para realizar actividades de diseño.
• Elimina el proceso manual de preparar y transferir detalles a coordenadas de puntos a controladores de datos de campo para diseño.
• Añada incidencias al modelo coordinado para comunicar fácilmente los elementos que requieren una acción al equipo de VDC en la oficina.

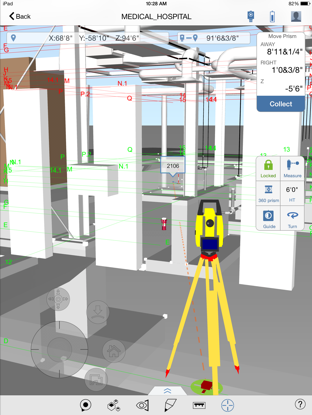

• Utilice una interfaz de aplicación basada en modelos 3D intuitiva para navegar y localizar coordenadas de puntos en el lugar de trabajo.

Características principales:

• Cargue modelos que contienen puntos de diseño creados en Autodesk Point Layout directamente desde AutoCAD, Revit y Navisworks a BIM 360, y sincronícelos con la aplicación BIM 360 Layout.
• Conexión Bluetooth directa a hardware GPS y de estación total robótica.
• Controle la estación total de forma remota a través de la función de giro de punto y guía.
• Configuración paso a paso intuitiva mediante flujos de trabajo de punto y resección para la configuración de estación total.
• Navegación en modelos en tiempo real para realizar diseño, QA/QC y creación según fabricación en el lugar de trabajo.

Compatibilidad

La aplicación BIM 360 Layout es compatible con el siguiente hardware de posición:

• Leica iCON robot 50, 60, 70, 80
• Leica robot TS13, 16, 60, MS60
• Topcon DS-200i, DS-200
• Serie Topcon GT
• Topcon LN-100W 3D Layout Navigator
• Serie Topcon PS
• Serie Topcon Sokkia SX, SRX, iX
• GPS interno
• GPS externo con Bluetooth
