Herramienta Añadir archivos a planos

El primer paso en el proceso de publicación es añadir uno o más archivos PDF o RVT que contengan los planos que desea publicar.

Si es la primera versión de estos planos, cargue un plano de índice junto con el conjunto de planos para extraer automáticamente los títulos de los planos en el paso de publicación Revisar títulos y etiquetas de planos.

Necesita el permiso Crear + Cargar o superior para trabajar en el flujo de trabajo de publicación de planos. Póngase en contacto con el administrador de proyectos si necesita elevar el nivel de permisos actual.

Consideraciones sobre los archivos

Los archivos PDF que añada pueden estar basados en vectores o ráster. Si el diseñador de los planos los ha guardado como vectoriales, el OCR podrá leerlos por completo y con mayor precisión. Los archivos PDF basados en ráster no extraerán automáticamente títulos de plano ni vincularán los números de plano en el plano de índice.

Los archivos RVT extraerán automáticamente toda la información pertinente necesaria durante el proceso de publicación de planos, ya que esto se deriva de los metadatos de archivo.

Consulte la tabla de la Guía de creación de planos para ver las funciones admitidas para archivos PDF vectoriales, archivos PDF ráster y archivos RVT.

Añadir archivos para cargar

1. Haga clic en la herramienta Planos.

2. Haga clic en Añadir planos.

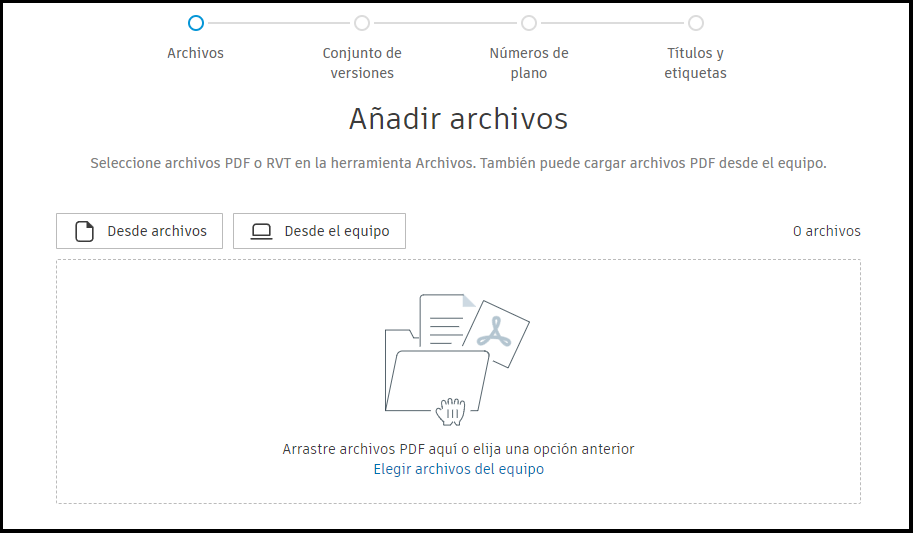

   Esto le lleva al paso Añadir archivos:



   Tiene las opciones siguientes.

   • Desde archivos: puede seleccionar archivos PDF o RVT (que contienen planos creados en Revit) en la herramienta Archivos. Se recomienda ya que el almacenamiento central de Archivos puede actuar como una única fuente de información para la versión del plano.
   • Desde el equipo: solo puede añadir archivos PDF desde el equipo.
   • Arrastrar: solo puede añadir archivos PDF arrastrándolos al área de carga.
   Nota: No se pueden mezclar los formatos de archivo, por lo que solo se pueden añadir archivos PDF en una sesión de publicación y, a continuación, solo archivos RVT en otra sesión.

   Los planos también se pueden publicar directamente desde la herramienta Archivos, que permite compartir fácilmente sin necesidad de descargar y volver a cargar en Planos. Consulte Publicar en Planos de Build para obtener más información sobre la publicación de planos desde Archivos.

3. Haga clic en Al lado del conjunto de versiones después de completar la carga.
