Objetivos de aprendizaje

• Explore el trazado de convergencia y las vistas de infracción para analizar la viabilidad de un proyecto de explanación.
• Interactúe con los cálculos del solucionador reduciendo o eliminando objetivos.
• Aprenda estrategias básicas para relajar las restricciones.

Definir un talud de drenaje mínimo

En el ejercicio anterior Definición de objetivos y ejecución de la optimización, descubrió que el terreno no se nivelaba del modo previsto. Al nivelar un lado cerca de un peralte de río, desea que el patrón de drenaje general del emplazamiento drene hacia el río. Para conseguir el drenaje, se especifica la restricción de talud de drenaje mínimo.

Continúe donde lo dejó con GO-Riverbank_1.dwg en Civil 3D Imperial.

En el Explorador de objetos de explanación, seleccione el límite de explanación en la categoría Límite de explanación.

En el panel Propiedades de límite de explanación, cambie el talud de drenaje mínimo a 2 %.

Si ejecuta la optimización ahora, obtendrá exactamente el mismo resultado que antes. Esto puede ser sorprendente, pero recuerde:

Colocar una línea de drenaje

1. Cierre Grading Optimization y vuelva a Civil 3D.

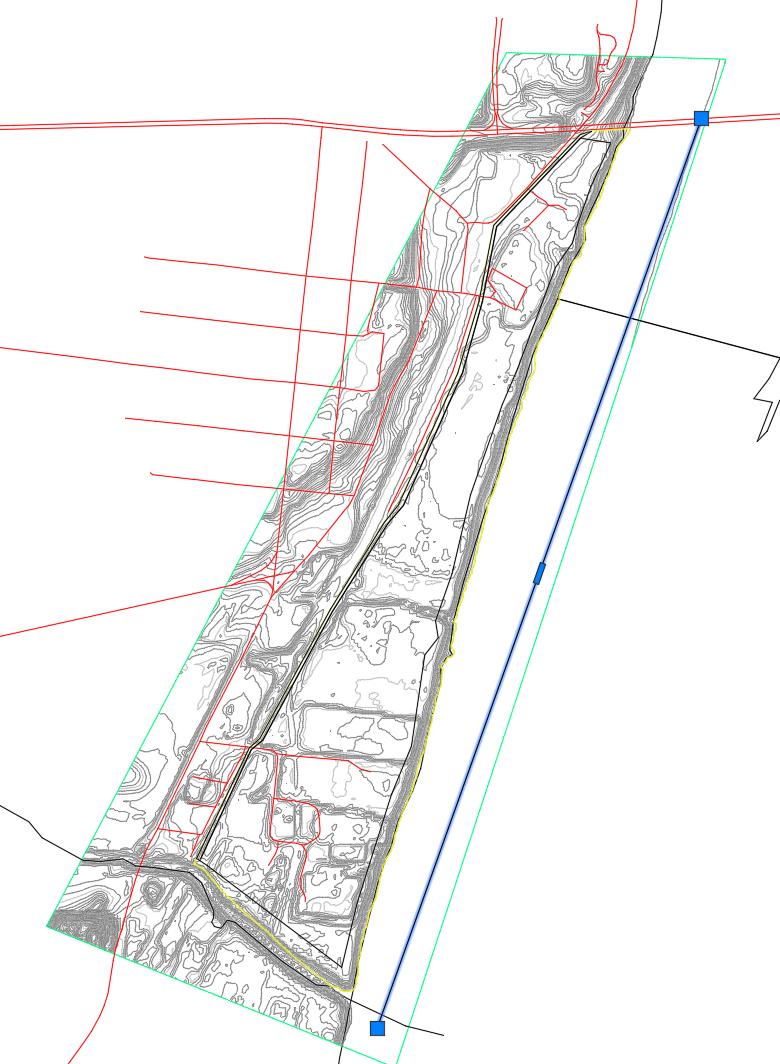

2. En la superficie, seleccione la polilínea recta del río que va de Norte a Sur.



3. En la paleta Herramientas de objeto de explanación, seleccione Línea de drenaje

4. Pulse Intro.

   De este modo, se crea una línea de drenaje denominada Línea de drenaje -1.

5. Haga clic en la ficha Analizar > panel Grading Optimization > Optimizar.

   Observe que en el Explorador de objetos de explanación se ha creado la línea de drenaje.



Ejecutar optimización

1. Haga clic en Optimizar para iniciar la optimización.

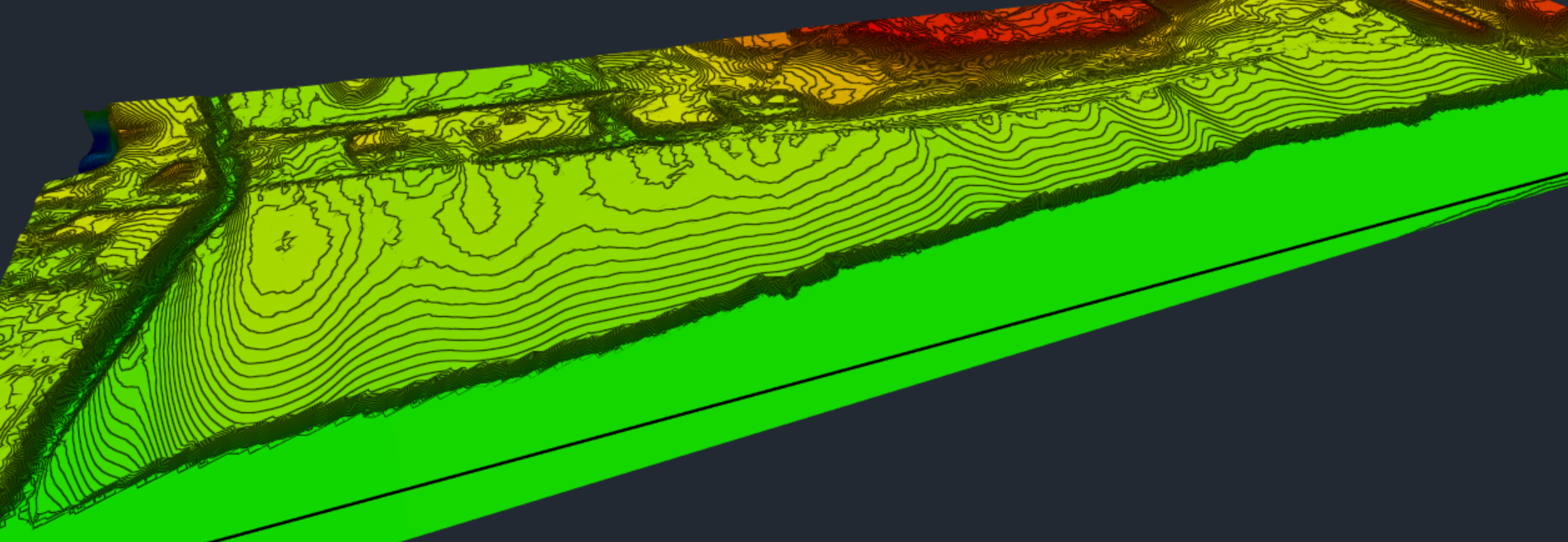

   Puede ver que la superficie llena una berma a lo largo del río y trata de inclinarse hacia la carretera para permitir el drenaje.



2. Haga clic en en la ficha Infracción o en la ficha Desmonte y terraplén del panel Optimización para abrir el cuadro de diálogo Trazados de convergencia.

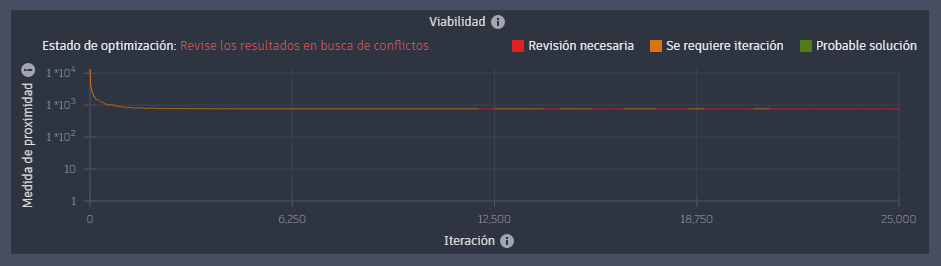

   El valor de proximidad del gráfico de convergencia parece aplanarse con un valor muy alto.



   Esta optimización parece no ser factible.

Examinar la vista de infracción

Para comprender mejor por qué el problema puede no ser viable, puede examinar las infracciones de superficie que se han producido.

1. En la parte inferior derecha de Grading Optimization, en la barra de herramientas Optimización, haga clic en Barra de herramientas Visualización.

2. En la barra de herramientas Visualización, haga clic en para cambiar a la vista de infracciones.

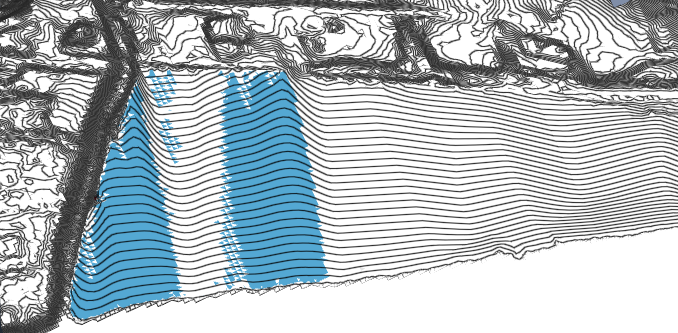

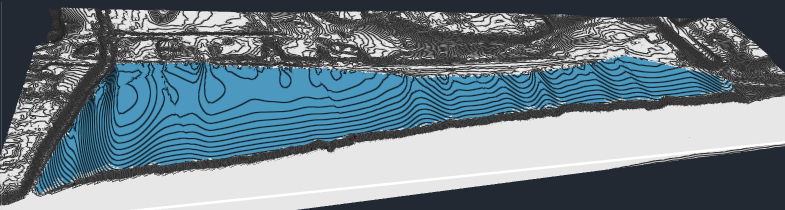

Puede ampliar la vista para ver los triángulos de superficie que muestran los colores de infracción.

Estos colores son indicadores de infracción específicos de los triángulos de superficie.

• Rojo indica una infracción de talud máximo.
• Azul indica una infracción de pendiente de drenaje mínima.
• Granate indica una infracción de talud máximo y una infracción de talud de drenaje mínimo.

Puede parecer confuso que un triángulo pueda tener una infracción de pendiente máxima y una infracción de pendiente de drenaje al mismo tiempo.

Coloque el cursor sobre uno de los muchos triángulos azules y podrá ver los parámetros de talud, así como los valores de talud reales del triángulo con infracción.

En áreas muy grandes, los triángulos parecen no poder inclinarse hacia la línea de drenaje al 2 %. Es interesante que los triángulos de la berma empinada que se ha creado satisfacen el talud de drenaje mínimo, pero también estén justo por debajo del talud máximo permitido. La razón por la que el solucionador inclinó el terreno un 2 % por encima de la berma creada es que la berma forma parte del equilibrio de los valores de desmonte y terraplén. Este objetivo tiene un peso relativamente alto y, con solo 25.000 iteraciones, el solucionador puede seguir trabajando para mejorar las restricciones.

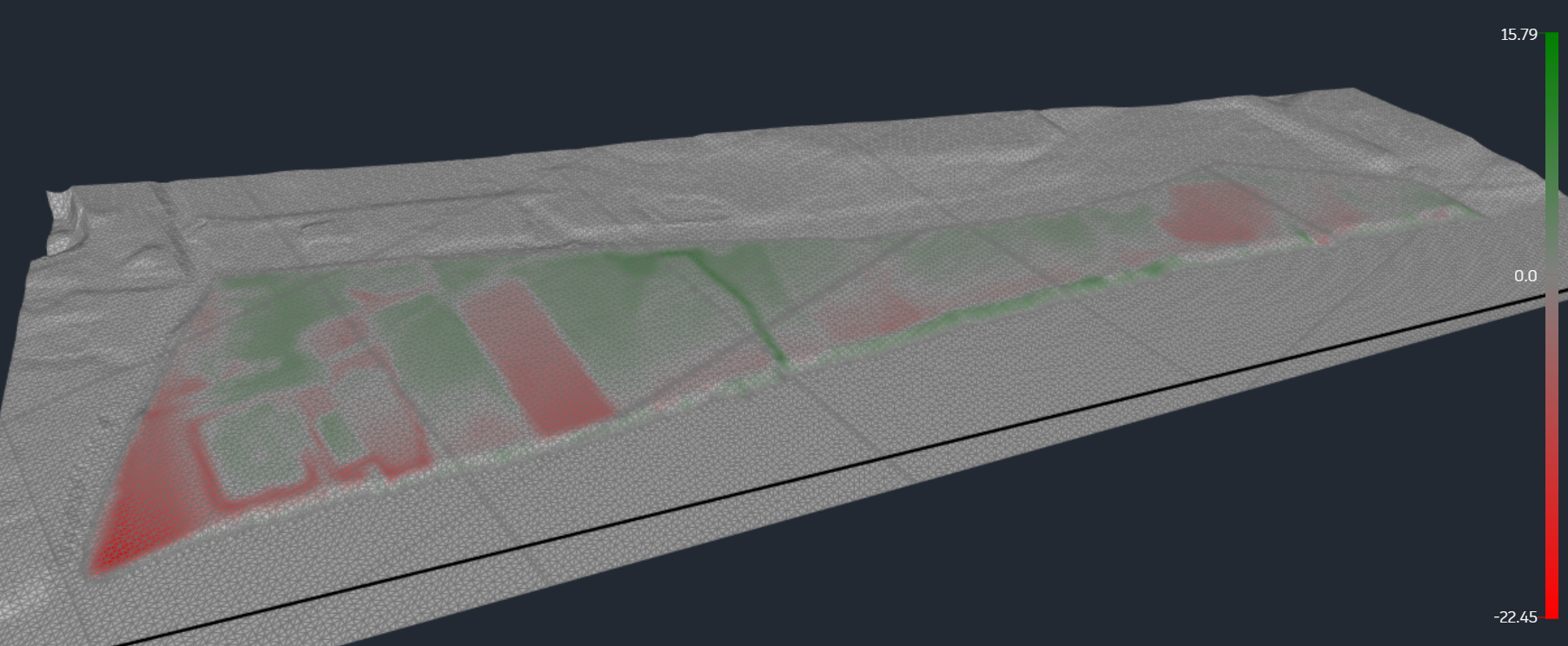

En la barra de herramientas Visualización, haga clic en para cambiar a la vista de equilibrio de desmonte y terraplén.

Reducir los pesos objetivos

La restricción de pendiente de drenaje es más importante en este caso que las dos funciones objetivo, por lo que ajustará los parámetros de optimización en consecuencia.

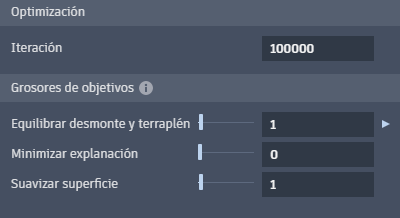

1. En la barra de herramientas Optimización, haga clic en Opciones de optimización.

2. Reduzca los pesos objetivos a 1.

3. Aumente las iteraciones a 100.000, ya que el solucionador cambiará los objetivos por las restricciones cuando se le proporcione tiempo suficiente.



4. Haga clic en Optimizar para volver a ejecutar la optimización.

5. Haga clic en en la ficha Infracción o en la ficha Desmonte y terraplén del panel Optimización.

   El solucionador se acerca más que antes a una solución viable. Incluso después de 100.000 iteraciones, el valor de proximidad sigue disminuyendo y el solucionador está cambiando las restricciones por objetivos.



   Puede aumentar las iteraciones a 1.000.000 y dejar que se ejecuten durante mucho tiempo para comprobar si el problema converge. Sin embargo, la rotación del equilibrado es una forma más rápida de comprobar la viabilidad.

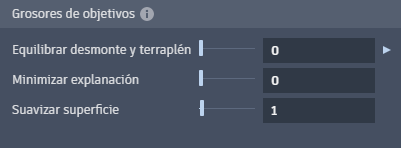

6. Defina el equilibrado de desmonte y terraplén Deje también el suavizado del terreno en un valor muy pequeño.

7. Defina las iteraciones en 25.000.

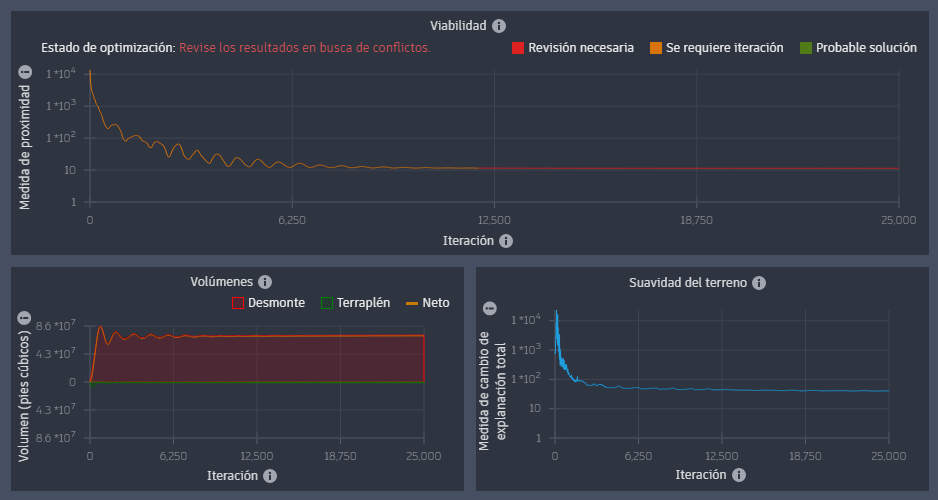

   Cuando se optimiza, observe que el valor de proximidad se acerca, pero esta vez se aplana claramente con un valor de dos dígitos.



8. Revise la superficie en la vista de infracción.



   En el lado sur del área de explanación, el solucionador no puede inclinar los triángulos al mínimo requerido del 2 % hacia el río.

Una vez más, la configuración no es factible.

Liberar restricciones

Ahora intente liberar las restricciones del límite de explanación.

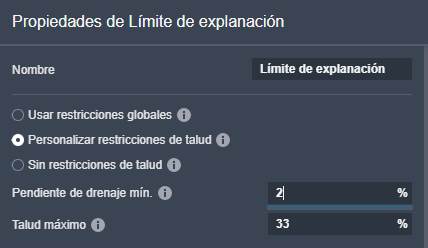

1. En el explorador de objetos, seleccione Límite de explanación para abrir el panel Propiedades de límite de explanación.

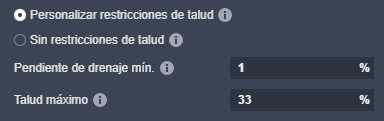

2. Seleccione Personalizar restricciones de talud.

3. Especifique el talud máximo en 33 %.

4. Especifique el talud de drenaje mínimo en 1 %.



5. Haga clic en Optimizar para volver a ejecutar la optimización.

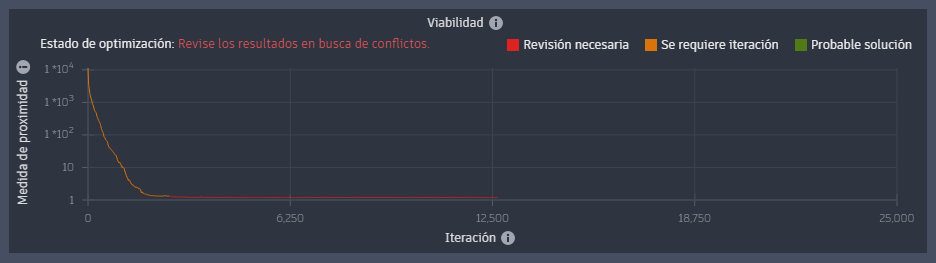

El valor de proximidad del gráfico de viabilidad se aplana de nuevo, pero esta vez con un valor de un dígito.

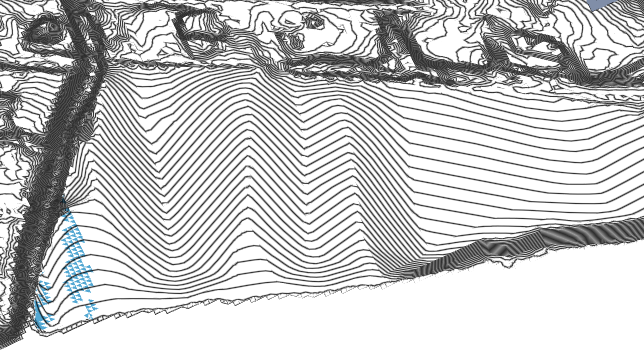

Esto se acerca a una solución viable, pero todavía hay algunos triángulos en la esquina sur del río que no pueden inclinarse en el 1 % requerido hacia la línea de drenaje del río. Si se comprueba la vista de infracción, se muestra esto.

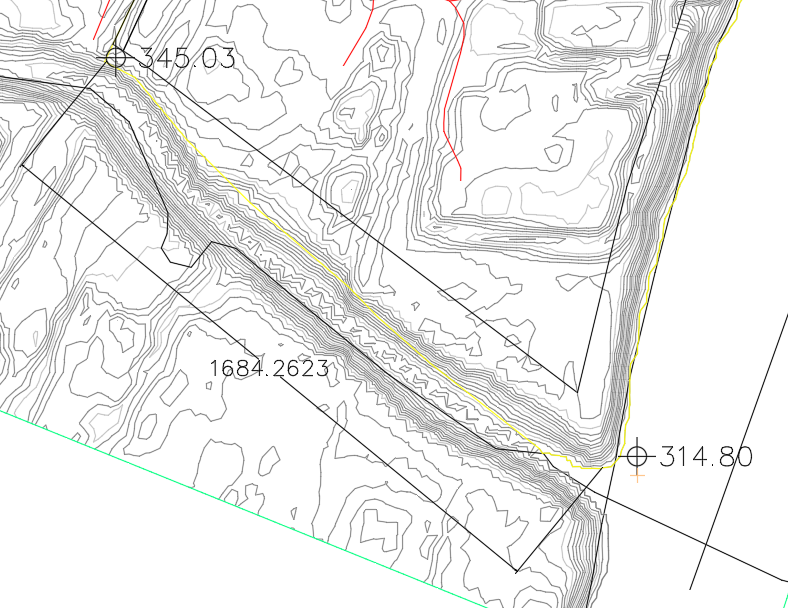

Si vuelve a examinar el dibujo de origen no optimizado en Civil 3D, puede colocar una etiqueta de punto de elevación en el contorno de parcela junto a la carretera y otra en el lado del río. Al medir las distancias, puede calcular que la pendiente entre la carretera y río es de aproximadamente 1,79 %.

Debería ser factible calificarlo al 1 %. ¿Por qué el solucionador no puede resolverlo? La razón es el límite de explanación cercano.

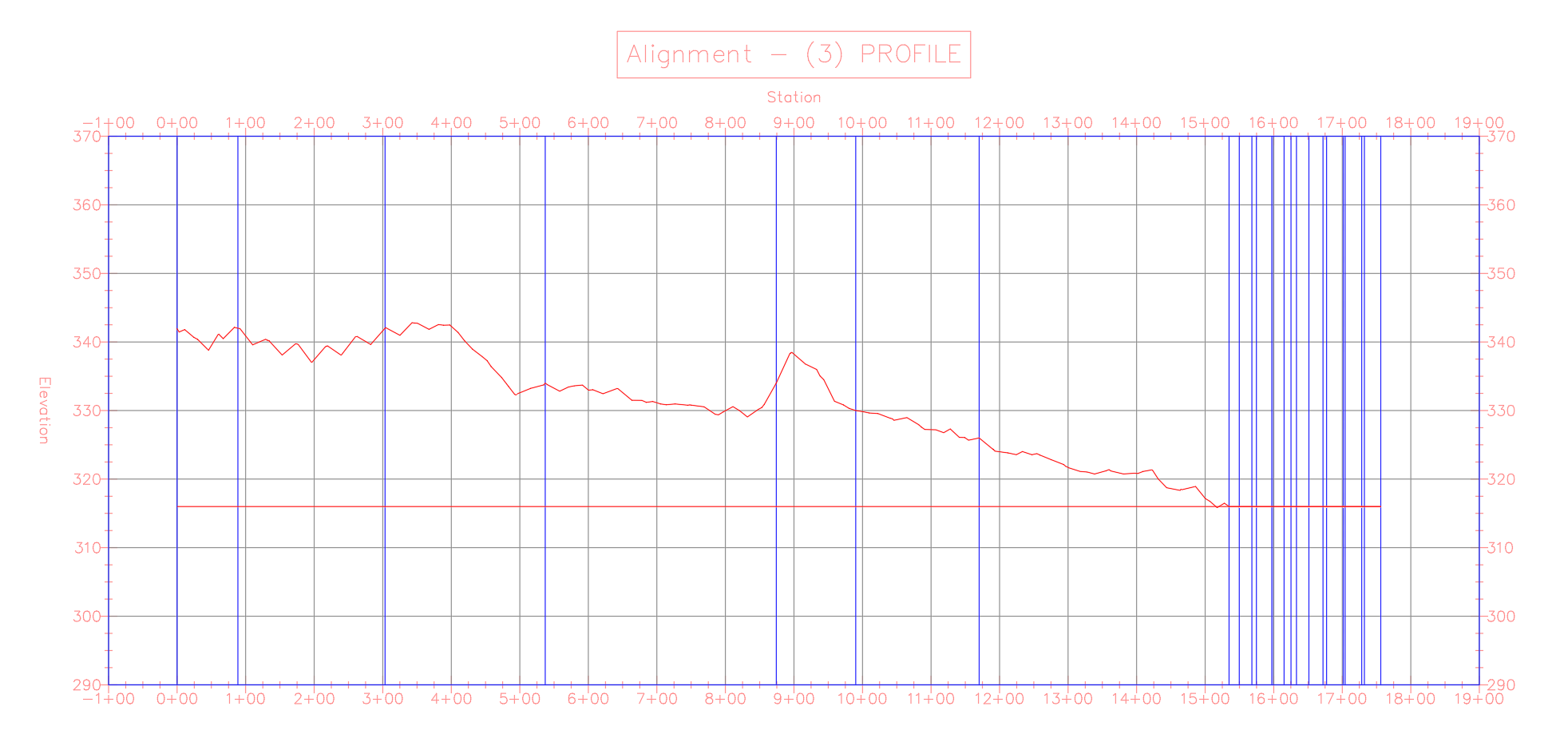

Si corta la sección de la línea de límite de explanación amarilla entre las dos elevaciones de punto de superficie, la convierte en una línea característica y crea un perfil rápido a partir de ella, puede ver el talud actual.

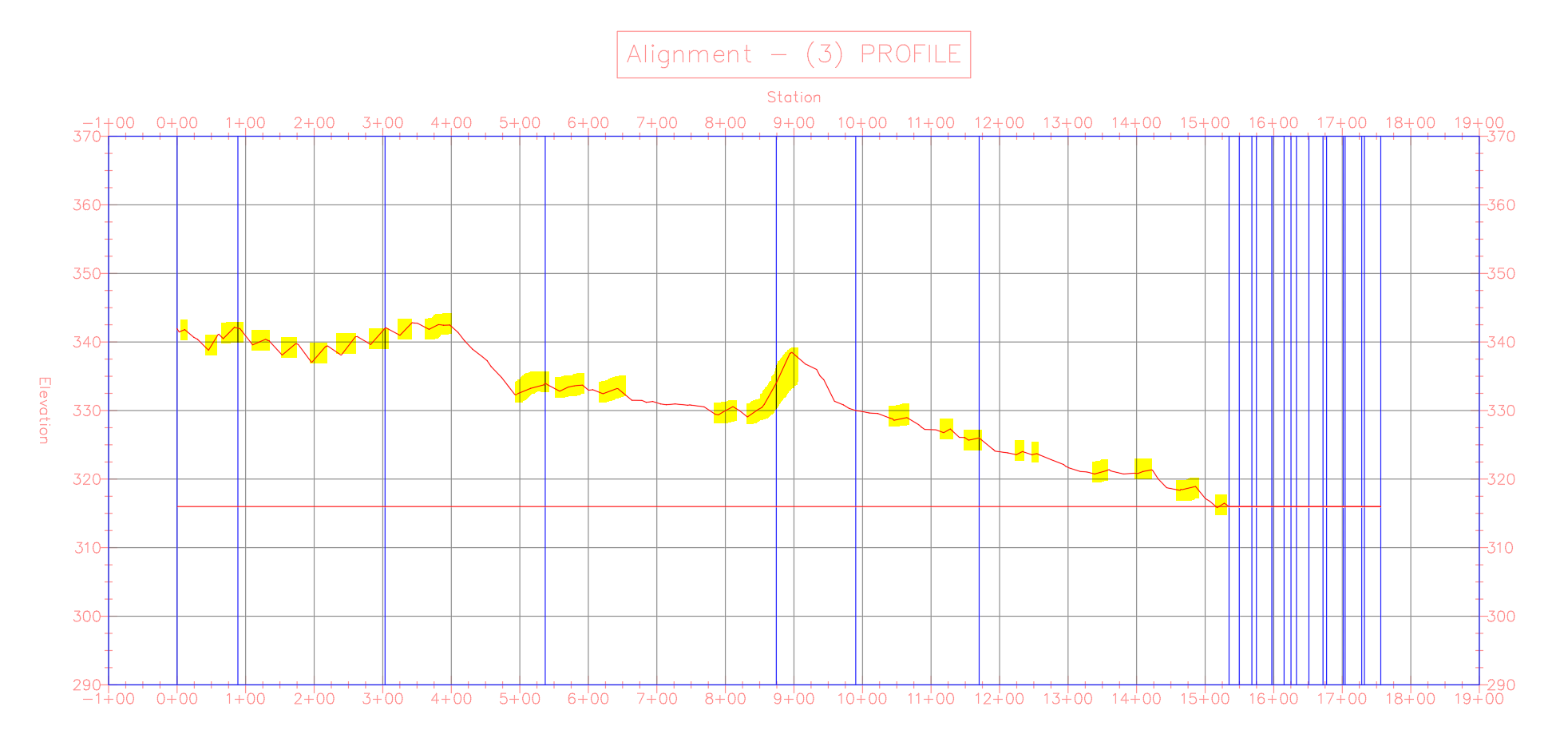

Tenga en cuenta también que la restricción de pendiente de drenaje mínima requiere que los triángulos se inclinen hacia el río al 1 %. Si vuelve a mirar el perfil, puede ver que las áreas marcadas en amarillo en la siguiente visualización del perfil hacen que sea imposible satisfacer el talud de drenaje mínimo.

Esta configuración no es factible en su estado actual. Deberá relajar aún más las restricciones para este problema.

---
