Notas acerca de formatos

IDW o DWG de Inventor

Cualquier archivo IDW o DWG de Inventor incluido en un diseño de tipo IAM está disponible para descargar. Si hay varios archivos, se empaquetan en un archivo ZIP. Los dibujos se buscan dentro de la jerarquía de carpetas (para ensamblajes no ETO).

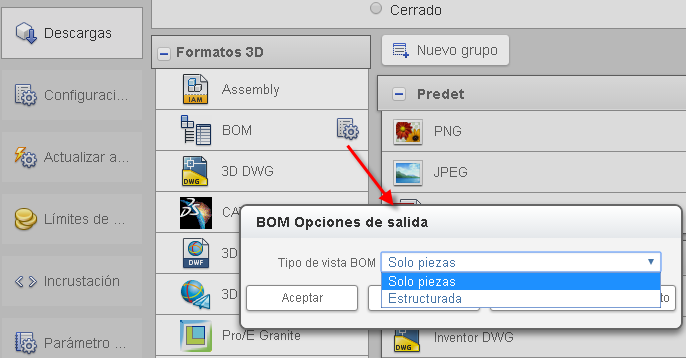

Opciones de salida de la lista de materiales

Seleccione la vista adecuada de la lista de materiales: Solo piezas o Estructurada.

RFA

La exportación incluye todas las propiedades del modelo (con o sin valores), como el nombre de material y la densidad (g/cm^3), las propiedades de masa (masa, área de superficie, volumen), y utiliza los parámetros del documento para las unidades lineales y de masa.

Configuración de RFA

Especifique la anchura y la altura de los píxeles de la imagen. Por defecto, el tamaño de la imagen es 1024 x 768.

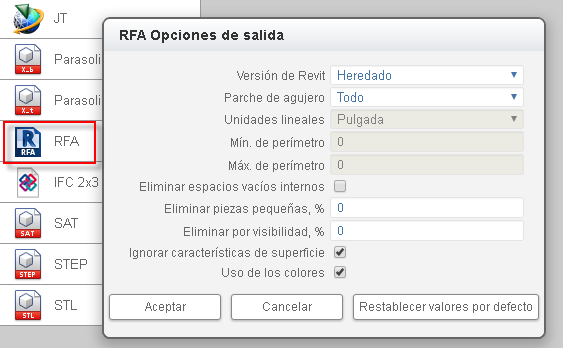

Opciones de salida RFA

Nota: Estos campos aparecen también en la configuración de las opciones de salida de IFC 2x3.

• Versión de Revit : Legacy es la versión anterior de Revit, lo que proporciona compatibilidad con usuarios de Revit que no hayan actualizado a la versión más reciente de Revit. Esta opción solo se admite para salida RFA.
• Parche de agujero:(Todos/Ninguno/Rango) controla cómo Configurator 360 parchea agujeros y cajeras. Seleccione Rango para revisar agujeros dentro del rango de perímetros elegido. Los valores de perímetro no se aplican si se ha seleccionado Todos o Ninguno.
• Perímetro mínimo: seleccione el perímetro mínimo para aplicar en el rango.
• Perímetro máximo: seleccione el perímetro máximo para aplicar en el rango.
• Eliminar espacios vacíos internos: seleccione esta opción para rellenar todos los espacios vacíos internos del modelo.
• Eliminar piezas pequeñas, %: elimine las piezas pequeñas u ocultas del modelo.
• Eliminar por visibilidad, %: defina el porcentaje visible. 100 % muestra todos los componentes que se consideran visibles. 0 % muestra solo el componente más visible.
• Ignorar características de superficie: si se selecciona esta opción, las características de superficie no afectan a la detección de visibilidad. Por ejemplo, si una superficie con cúpula abarca dos componentes, ambos componentes se consideran visibles porque la superficie con cúpula se ignora. Si esta opción se deja en blanco, las características de superficie participan en la detección de visibilidad y pueden ocultar la geometría. En el ejemplo de la superficie con cúpula, los componentes no serían visibles debido a que las superficies se consideran iguales que los sólidos.

Nota: Para controlar las opciones de los resultados de DWG (AutoCAD) o DXF, puede cargar un archivo OptionsDWG.ini y/u OptionsDXF.ini junto con los archivos de modelo. Configurator 360 utiliza este archivo al generar los formatos correspondientes.
