Capturar o revertir la posición de los componentes
Aprenda a utilizar los comandos Posición de captura y Revertir para capturar o revertir la posición de los componentes de un ensamblaje a medida que se desplazan en el lienzo de Fusion.
El comando Posición de captura captura las posiciones de los componentes que se han movido o girado recientemente, cuando se pretende mantener la posición actual de los componentes en el ensamblaje mientras se continúa editando y ensamblando componentes.
Capturar posición proactivamente
En el lienzo, mueva o gire uno o varios componentes.
El panel Posición se despliega en la barra de herramientas.
En la barra de herramientas, seleccione Posición > Posición de captura.
Se captura la posición actual de los componentes del ensamblaje.
Capturar posición cuando se le solicite
En el lienzo, mueva o gire uno o varios componentes.
El panel Posición se despliega en la barra de herramientas.
Seleccione un comando que dependa de la posición actual de los componentes, como Origen de la unión.

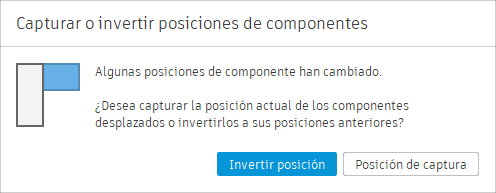

Aparece un mensaje que le notifica que algunos componentes se han movido y le solicita que capture o revierta sus posiciones.
Haga clic en Posición de captura.
Se captura la posición actual de los componentes del ensamblaje. Continúe con el comando que ha activado.
Invertir posición de forma proactiva
Utilice Revertir para que los componentes vuelvan a su posición original.
En el lienzo, mueva o gire uno o varios componentes.
El panel Posición se despliega en la barra de herramientas.
En la barra de herramientas, seleccione Posición > Revertir.
Los componentes del ensamblaje vuelven a su posición capturada más recientemente.
No hay ningún cuadro de diálogo para Revertir. El comando Revertir aparece en la barra de herramientas cuando los componentes se han desplazado.
Invertir posición cuando se le solicite
En el lienzo, mueva o gire uno o varios componentes.
El panel Posición se despliega en la barra de herramientas.
Seleccione un comando que dependa de la posición actual de los componentes, como Origen de la unión.
Aparece un mensaje que le notifica que algunos componentes se han movido y le solicita que capture o revierta sus posiciones.
Haga clic en Continuar.
Los componentes del ensamblaje vuelven a su posición capturada más recientemente. Continúe con el comando que ha activado.
