Exportar diseños

Aprenda a exportar diseños de Fusion a otros formatos de aplicación CAD o como archivos nativos de Fusion.

  1. Abra el diseño que desee exportar.

  2. En la barra Aplicación, haga clic en Archivo icono de archivo ** > Exportar**.

    Se abre el cuadro de diálogo Exportar.

  3. En el cuadro de diálogo Exportar, introduzca un Nombre para el diseño exportado.

  4. Seleccione el Tipo de archivo que desea exportar.

    • Archivos Fusion (*.f3d, *.f3z)
    • Archivos 3D Manufacturing Format (*.3mf). Archivo basado en XML diseñado para la fabricación aditiva. Describe las propiedades de una superficie 3D, incluidos sus vértices, caras triangulares, unidades, colores y texturas.
    • Archivos Inventor (*.ipt, *.iam)
    • Archivos DWG de AutoCAD (*.dwg)
    • Archivos DXF (*.dxf). Para el formato de intercambio de dibujos. Archivos de texto que contienen información sobre dibujos que otros sistemas CAD pueden leer.
    • Archivos FBX (*.fbx). Formato que facilita el intercambio de datos de alta fidelidad entre 3ds Max, Maya, MotionBuilder, Mudbox y otros productos de software propios y de terceros.
    • Archivos IGES (*.igs, *.iges). Para la especificación inicial de intercambio de gráficos. Formato de la norma ANSI para la representación digital y el intercambio de información entre sistemas CAD/CAM.
    • Archivos LMV (*.svf). Formato de vector simple para el visor de modelos grandes.
    • Archivos OBJ (*.obj). Un formato de datos sencillo para representar geometría mediante posiciones de vértice, normales de vértice, vértices con coordenadas de textura y caras poligonales (habitualmente denominadas mallas) que coincida de forma aproximada con la forma geométrica.
    • Archivos SAT (*.sat). Objetos geométricos almacenados en archivos ASCII.
    • Archivos SketchUp (*.skp)
    • Archivos SMT (*.smt). Tipo de archivo de exportación neutra asociado con tipos de archivo ASM (Autodesk Shape Manager).
    • Archivos SPD (*.spd). Tipo de archivo asociado con el form-Z.
    • Archivos STEP (*.stp, *.step). Formato internacional de intercambio de archivos 3D desarrollado para cubrir algunas limitaciones de las normas de conversión de datos actuales.
    • Archivos STL (*.stl). Obtiene archivos de sólidos, regiones, piezas y subensamblajes para litografía estéreo. El formato STL convierte un modelo completo en múltiples vistas planas que se asemejan a su forma.

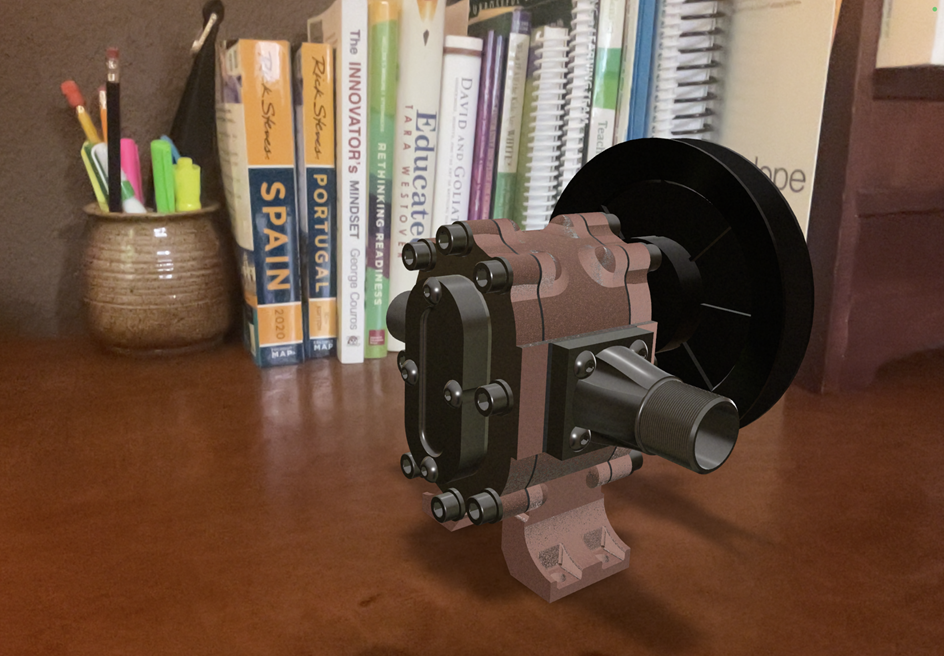

    • Archivos USD (*.usdz). Archivo de descripción de escena universal que se utiliza para ver objetos 3D en realidad aumentada (AR).

  5. Especifique la Ubicación en la que desea guardar el archivo.

  6. Haga clic en Exportar.

  7. Especifique la Ubicación en la que desea guardar el archivo.

  8. Haga clic en Exportar.

El diseño se exporta en el tipo de archivo seleccionado y se guarda en la ubicación especificada.

Sugerencias

imagen de AR de usdz
