Diseños
Si trabaja en un centro con edición colaborativa, vaya a esta sección. Busque el icono de
junto al nombre del centro para confirmar que la opción de edición colaborativa esté disponible. Más información sobre la edición colaborativa.
En Fusion, un diseño es un documento en formato de archivo F3D donde se crean bocetos y cuerpos para formar piezas y se crean componentes para formar ensamblajes mecánicos. Los datos de diseño se utilizan como entrada para estudios de simulación y diseño generativo, animaciones, renderizaciones, diseños de electrónica, dibujos y configuraciones de fabricación.
Cada diseño contiene un componente por defecto y también puede contener un ensamblaje completo de componentes internos y externos relacionados entre sí.
Puede importar un diseño como una nueva versión de un diseño existente, crear hitos para identificar que la fase de desarrollo del diseño es importante, crear un vínculo para compartir diseños con colaboradores y almacenar diseños en caché para poder acceder a ellos sin conexión.
Referencias de diseño
Al insertar diseños, se crea una referencia asociativa a ese documento de diseño.
Puede hacer referencia a cualquier diseño de Fusion como un componente externo en el ensamblaje de otro diseño. Al editar el diseño original, los cambios se muestran en cualquier ensamblaje en el que se haga referencia a él.

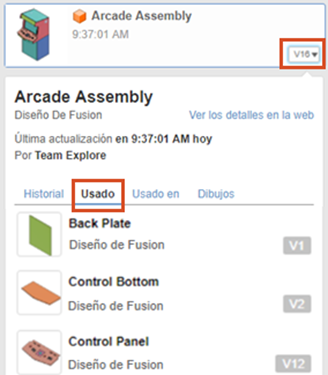

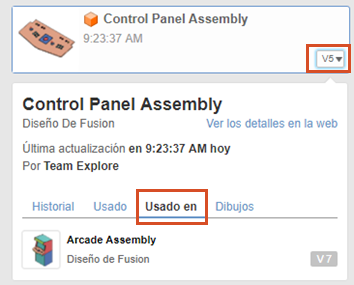

En el Panel de datos, puede ver dónde se utiliza un diseño, una lista de los otros diseños que utiliza y los dibujos relacionados. El historial del diseño se registra como una lista de versiones e hitos. Abra el cliente web de Fusion para ver la Descripción general de los detalles del diseño.
Puede abrir y copiar diseños con sus dibujos relacionados y cambiarles el nombre, o puede moverlos a nuevas carpetas y proyectos sin romper sus relaciones asociativas.
Suprimir diseños a los que se hace referencia
No se puede suprimir un diseño si se hace referencia a él en otro diseño. Aunque rompa el vínculo, es posible que se sigan utilizando versiones anteriores del diseño.
Si suprime un diseño que incluye referencias externas, los diseños de origen de los componentes externos no se suprimen.
Creación de un dibujo a partir de diseños
Puede crear dibujos que documenten un diseño mediante vistas ortogonales e isométricas 2D a escala, anotaciones y tablas para ayudar en la fabricación.
Copiar diseños
Al copiar un diseño al que hace referencia un dibujo, se muestra una lista de dibujos relacionados. Puede optar por Incluir dibujos u Omitir dibujos. Para Incluir dibujos, asegúrese de que dispone de acceso para ver o un acceso superior a la ubicación en la que se encuentra el dibujo.

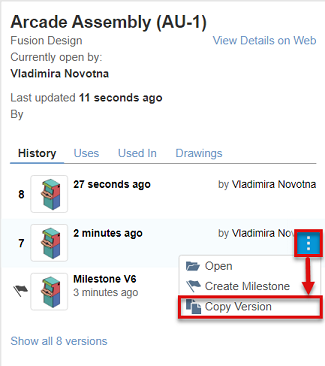

También puede copiar cualquier versión histórica de un diseño.
Los dibujos que hagan referencia a esa versión específica se muestran en el cuadro de diálogo Dibujos relacionados. Puede optar por Incluir dibujos u Omitir dibujos. Para Incluir dibujos, asegúrese de que dispone de acceso para ver o un acceso superior a la ubicación en la que se encuentra el dibujo.
Guardar un diseño existente como un nuevo diseño
Utilice la herramienta Guardar como para guardar el diseño actual como un nuevo diseño. Las referencias externas siguen apuntando a los diseños originales. Los contextos de ensamblaje no funcionan.
Al utilizar Guardar como en un diseño, puede optar por Incluir dibujos. Si incluye dibujos, permanecen asociados con el nuevo diseño y se actualizan automáticamente cuando este cambia. De este modo, puede ramificar y reutilizar los diseños mientras mantiene los dibujos actualizados.
Diseños creados en otras aplicaciones CAD
La función AnyCAD de Fusion permite hacer referencia a diseños creados en otras aplicaciones CAD directamente en sus diseños de Fusion, al tiempo que mantiene su formato original.
Cuando se cambia el diseño original en su aplicación CAD nativa, los cambios se muestran automáticamente en Fusion.
- Ser miembro activo de el cliente web de Fusion.
- Instalar Desktop Connector.
Diseños
En Fusion, un diseño es un documento en formato de archivo F3D donde se crean bocetos y cuerpos para formar piezas y se crean componentes para formar ensamblajes mecánicos. Los datos de diseño se utilizan como entrada para estudios de simulación y diseño generativo, animaciones, renderizaciones, diseños de electrónica, dibujos y configuraciones de fabricación.
Cada diseño contiene un componente por defecto y también puede contener un ensamblaje completo de componentes internos y externos relacionados entre sí.
Puede importar un diseño como un nuevo cambio de un diseño existente, Crear versiones para identificar una fase importante en el desarrollo del componente, crear un vínculo para compartir diseños con colaboradores y almacenar diseños en caché para poder acceder a ellos sin conexión.
Referencias de diseño
Al insertar diseños, se crea una referencia asociativa a ese documento de diseño.
Puede hacer referencia a cualquier diseño de Fusion como un componente externo en el ensamblaje de otro diseño. Al editar el diseño original, los cambios se muestran en cualquier ensamblaje en el que se haga referencia a él.

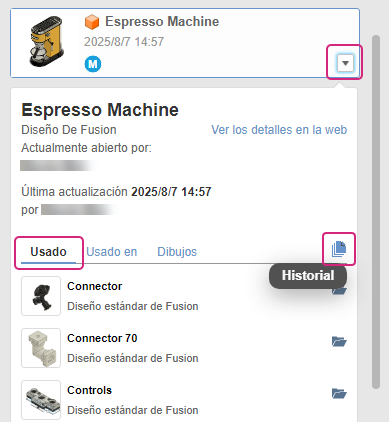

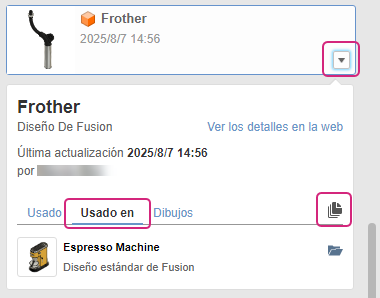

En el Panel de datos, puede ver dónde se utiliza un diseño, una lista de los otros diseños que utiliza y los dibujos relacionados. El historial del diseño, registrado como una lista de cambios y versiones, está disponible para los diseños y dibujos de Fusion. Para ver el historial, haga clic en el botón Historial para abrir el cuadro de diálogo en el lienzo.
Puede abrir y copiar diseños con sus dibujos relacionados y cambiarles el nombre, o puede moverlos a nuevas carpetas y proyectos sin romper sus relaciones asociativas.
Suprimir diseños a los que se hace referencia
No se puede suprimir un diseño si se hace referencia a él en otro diseño. Aunque rompa el vínculo, es posible que se sigan utilizando cambios anteriores del diseño. Si suprime un diseño que incluye referencias externas, los diseños de origen de los componentes externos no se suprimen.
Creación de un dibujo a partir de diseños
Puede crear dibujos que documenten un diseño mediante vistas ortogonales e isométricas 2D a escala, anotaciones y tablas para ayudar en la fabricación.
Copiar diseños
Al copiar un diseño al que hace referencia un dibujo, se muestra una lista de dibujos relacionados. Puede optar por Incluir dibujos u Omitir dibujos. Para Incluir dibujos, asegúrese de que dispone de acceso para ver o un acceso superior a la ubicación en la que se encuentra el dibujo.
Diseños creados en otras aplicaciones CAD
La función AnyCAD de Fusion permite hacer referencia a diseños creados en otras aplicaciones CAD directamente en sus diseños de Fusion, al tiempo que mantiene su formato original.
Cuando se cambia el diseño original en su aplicación CAD nativa, los cambios se muestran automáticamente en Fusion.
- Ser miembro activo de el cliente web de Fusion.
- Instalar Desktop Connector.
