Resolver componentes externos
Aprenda a abrir diseños *.f3d y *.f3z que contienen componentes externos sin resolver o diseños derivados e intente resolverlos en Fusion.
Resolver un componente externo o un diseño derivado

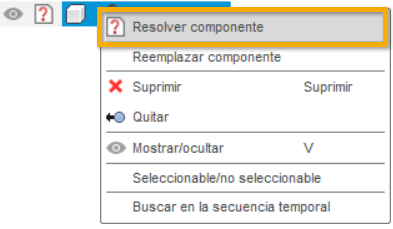

- En el Navegador, haga clic con el botón derecho en un componente o diseño derivado sin resolver.
- Seleccione Resolver componente.
 |
 |

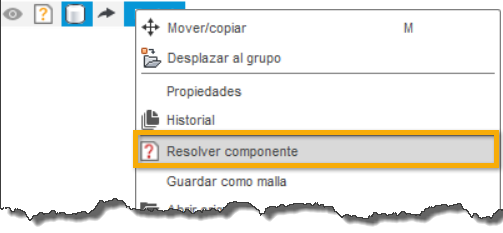

| componente externo sin resolver | diseño derivado sin resolver |
La herramienta Resolver componente permite solicitar acceso, anular el archivado de proyectos o restaurar diseños suprimidos para resolver los componentes externos del diseño activo.
A continuación, se indican los motivos por los que los componentes quedan sin resolver y las medidas que puede tomar para resolverlos:
| Motivo | Acción administrativa | Acción no administrativa |
|---|---|---|
| Proyecto archivado | Anule el archivado del proyecto. | Póngase en contacto con el administrador del proyecto. |
| Diseños de origen suprimidos | Restaure los diseños desde la Papelera. | Póngase en contacto con el administrador del proyecto. |
| Diseños de origen suprimidos permanentemente | Suprima el componente externo sin resolver. | Póngase en contacto con el administrador del proyecto. |
| Sin acceso al proyecto | Únase al proyecto. | Proyecto abierto: únase al proyecto. Proyecto cerrado: solicite acceso al proyecto. |
| Diseños en otro equipo | Vaya a la ubicación correspondiente en la web del cliente, mueva o copie los diseños a este equipo. | Póngase en contacto con el administrador del equipo. |
| Pendiente / parcial / error de carga | Espere a que finalice la carga o reinicie la carga. | Póngase en contacto con el administrador del proyecto. |
| Carga de configuración incompleta | Regenere las configuraciones para resolverlos. | Regenere las configuraciones o póngase en contacto con el administrador del proyecto. |
Reemplazar un componente externo sin resolver

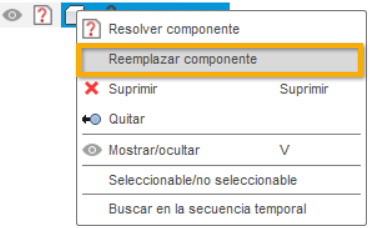

En el Navegador, haga clic con el botón derecho en un componente sin resolver.
Seleccione Reemplazar componente.
Se abre el cuadro de diálogo Reemplazar componente.
En el cuadro de diálogo, vaya a otro diseño externo y selecciónelo.
Opcional: Active Reemplazar todas las instancias si desea reemplazar todas las instancias idénticas del componente seleccionado en el ensamblaje.
Haga clic en Reemplazar.
Se reemplaza el componente sin resolver.
Suprimir un componente externo sin resolver

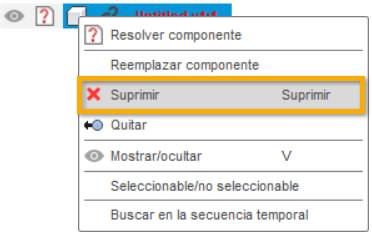

- En el Navegador, haga clic con el botón derecho en un componente sin resolver.
- Seleccione Suprimir.
Se suprime el componente sin resolver.
Calcular componentes sin resolver

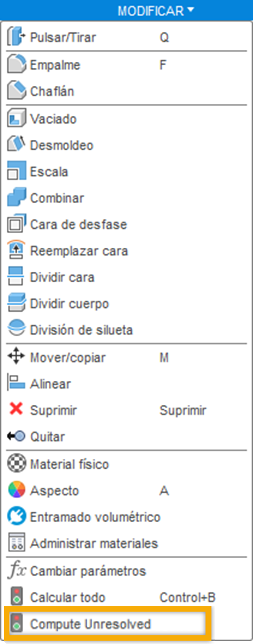

Si desea realizar cambios importantes en el diseño antes de resolver los componentes, primero debe utilizar la herramienta Modificar > Calcular sin resolver. Calcula solo las operaciones relacionadas con los componentes externos sin resolver del ensamblaje. Debe calcular las operaciones relacionadas con los componentes sin resolver antes de editar o guardar el diseño.
