Ver el historial de diseño y los datos relacionados

Aprenda a ver el historial de versiones y los datos relacionados de un diseño en Fusion.

Ver todas las versiones de un diseño

1. En el Panel de datos, vaya al diseño.

2. Haga clic en Número de versión.

   Los detalles del diseño se expanden.

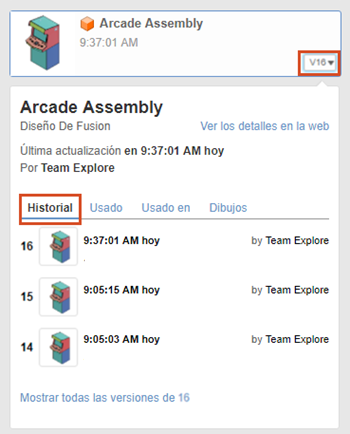

   En la ficha Historial, se muestran las tres primeras versiones en orden de la más reciente a la más antigua.

3. En la ficha Historial, haga clic en Mostrar todos los números de versiones.

El historial de diseño se expande para mostrar las versiones restantes.

Ver componentes externos a los que se hace referencia en un diseño

1. Expanda los detalles del diseño.
2. Haga clic en la ficha Usa.

Todos los documentos de diseño insertados como componentes externos se muestran en una lista.

Ver otros diseños que hacen referencia a un diseño como un componente externo

1. Expanda los detalles del diseño.
2. Haga clic en la ficha Utilizado en.

Se muestran en una lista todos los documentos del diseño en los que se inserta el diseño como un componente externo.

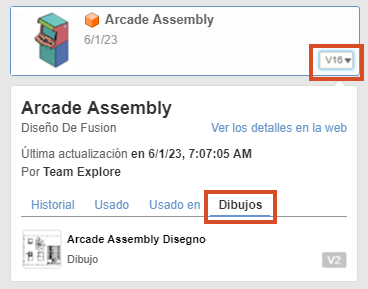

Ver dibujos que hacen referencia a un diseño

1. Expanda los detalles del diseño.
2. Haga clic en la ficha Dibujos.

Todos los documentos de dibujo que hacen referencia al diseño se muestran en una lista.

Sugerencias

• En la ficha Historial, expanda el menú Más en cualquier versión para abrirla , cree una versión a partir de un hito o cópiela .
• En las fichas Usa o Utilizado en, coloque el cursor sobre cualquier diseño y haga clic en Abrir para abrirlo en una ficha de documento independiente.
• En la ficha Dibujo, coloque el cursor sobre cualquier dibujo y haga clic en Abrir para abrirlo en una ficha de documento independiente.

Ver el historial

Para ver el historial de un diseño, puede utilizar uno de los siguientes métodos:

Panel de datos

1. En el Panel de datos, localice el diseño que desea ver.
2. Haga clic en la flecha situada junto al diseño para ampliar los detalles.

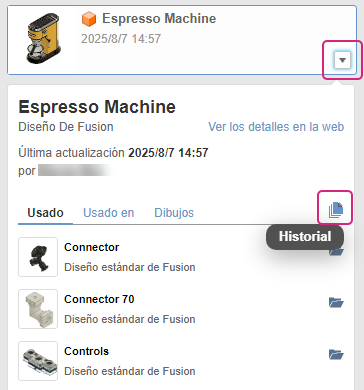

3. Haga clic en el botón Historial .

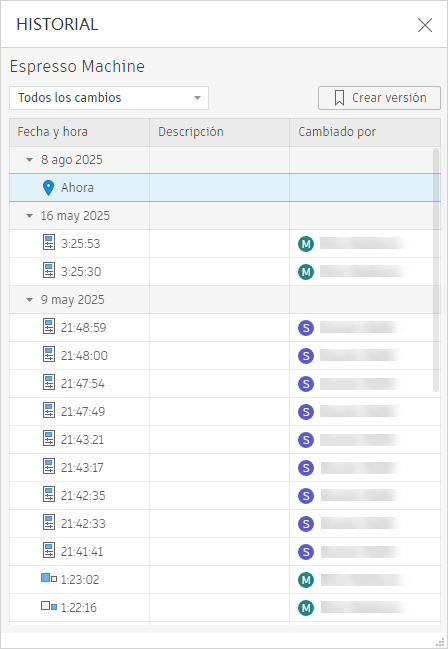

Se abre el cuadro de diálogo Historial que muestra los modelos guardados, versiones, revisiones, ediciones de propiedades, etc.

Navegador

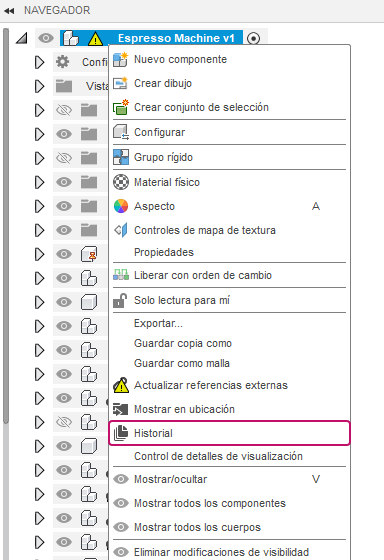

1. En el Navegador, haga clic con el botón derecho en el nivel de componente superior, interno o externo para ver los historiales.
2. Seleccione Historial en la lista.

Se abre el cuadro de diálogo Historial que muestra los modelos guardados, versiones, revisiones, ediciones de propiedades, etc.

Ver componentes externos en un diseño

1. En el Panel de datos, desplácese hasta el diseño que desea ver.
2. Haga clic en la flecha situada junto al diseño para ampliar los detalles.
3. Haga clic en la ficha Usa.

Todos los componentes externos que utiliza este diseño se muestran en una lista de la ficha Usa.

Ver diseños que incluyen el diseño como un componente

1. En el Panel de datos, desplácese hasta el diseño que desea ver.
2. Haga clic en la flecha situada junto al diseño para ampliar los detalles.
3. Haga clic en la ficha Utilizado en.

Todos los documentos de diseño que utilicen este diseño como un componente externo se muestran en una lista en la ficha Utilizado en.

Ver dibujos que hacen referencia a un diseño

1. En el Panel de datos, desplácese hasta el diseño que desea ver.
2. Haga clic en la flecha situada junto al diseño para ampliar los detalles.
3. Haga clic en la ficha Dibujos.

Todos los dibujos que hacen referencia a este diseño se muestran en una lista en la ficha Dibujos.

Sugerencias

• En el cuadro de diálogo Historial, puede abrir un cambio histórico del diseño. Coloque el cursor sobre un cambio para mostrar el menú Más . Haga clic en él para expandir el menú y seleccione Abrir para ver los cambios en una ficha de documento independiente.
• En el Panel de datos, puede abrir un diseño de las fichas Usa, Utilizado en o Dibujos. Haga clic en Abrir para abrir el diseño en una ficha de documento independiente.
