Copiar y reutilizar componentes

Puede reutilizar componentes en un diseño creando una copia que permanezca vinculada al original o que no coincida con él. También puede hacer referencia a diseños externos como componentes en el diseño actual.

Existen tres comandos que ayudan a reutilizar componentes: Pegar, Pegar nuevo e Insertar en el diseño actual.

Pegar

Utilice Pegar para crear una copia idéntica de un componente. Todas las copias mantienen una asociación vinculada entre sí. Cuando se cambia una copia, todas las copias creadas con Pegar se actualizan para reflejar los mismos cambios.

1. En el navegador, pulse con el botón derecho el componente.
2. Haga clic en Copiar.
3. Haga clic con el botón derecho en el componente principal en el que desea anidar el componente copiado.
4. Haga clic en Pegar.
5. Utilice los controles del manipulador o ajuste los parámetros del cuadro de diálogo Mover/copiar para colocar el componente.
6. Haga clic en Aceptar.

La nueva copia del componente se muestra en el navegador y en el lienzo.

• Los dos componentes comparten el mismo nombre, excepto las designaciones :1 y :2 al final.
• Puede colocar cada copia de forma independiente dentro del ensamblaje.

Pegar nuevo

Utilice Pegar nuevo para crear una copia independiente de un componente. Cada copia es única. Al cambiar una copia, ninguna de las copias creadas con Pegar nuevo se actualizará para reflejar los cambios.

1. En el navegador, pulse con el botón derecho el componente.
2. Haga clic en Copiar.
3. Opcional: abra el diseño de Fusion de destino si va a copiar el componente en otro diseño.
4. Haga clic con el botón derecho en el componente principal en el que desea anidar el componente copiado.
5. Haga clic en Pegar nuevo.
6. Utilice los controles del manipulador o ajuste los parámetros del cuadro de diálogo Mover/copiar para colocar el componente.
7. Haga clic en Aceptar.

La nueva copia del componente se muestra en el navegador y en el lienzo. Puede colocar cada copia de forma independiente dentro del ensamblaje.

Los resultados de Pegar nuevo dependen de si está trabajando o no en un centro de edición colaborativa.

Resultados de Pegar nuevo en un centro de edición no colaborativa

En un centro de edición no colaborativa, el componente pegado conserva el número de pieza, el nombre de pieza y las propiedades del componente original que se ha copiado. Esto se aplica a los componentes secundarios del componente, si existen.

Hay una excepción para esto. Si un componente pegado tiene el mismo nombre que otro que ya está en el diseño de destino, el nombre del componente pegado recibe un incremento numérico. Por ejemplo, si pega Component1 en un diseño que ya contiene un componente denominado Component1, el nombre del componente pegado se convierte en Component2. El número de pieza también se incrementa.

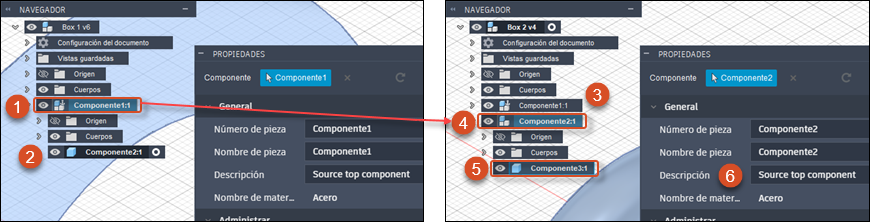

1. En el ensamblaje Box 1, se copia Component1.
2. Como Component2 es un componente secundario de Component1, también se copia automáticamente.
3. El ensamblaje Box 2 también contiene un componente denominado Component1.
4. En el ensamblaje Box 2, Component1, que se ha copiado del ensamblaje Box 1, se pega mediante Pegar nuevo. Se convierte en Component2 porque ya hay un Component1 en este ensamblaje.
5. El componente secundario, Component2, se incrementa a Component3.
6. A excepción de Número de pieza y Nombre de pieza, todas las demás propiedades del componente permanecen iguales; por ejemplo, Descripción.

Lo mismo sucede incluso si Component1 estuvo una vez en el ensamblaje Cuadro 2 pero se suprimió en algún momento.

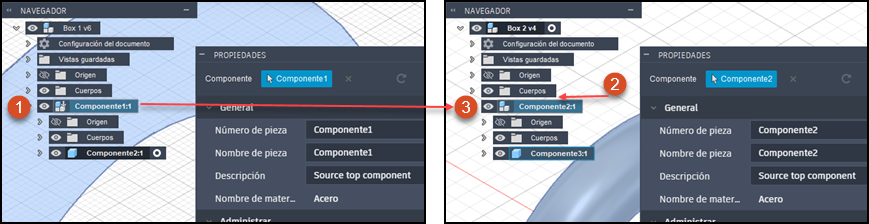

1. En el ensamblaje Box 1, se copia Component1.
2. El ensamblaje Cuadro 2 solía contener un Component1, pero se suprimió en algún momento y no aparece en el navegador. Fusion sigue considerando que este Component1 forma parte de su historial de diseño.
3. En el ensamblaje Box 2, Component1 se pega mediante Pegar nuevo y se convierte en Component2 para no entrar en conflicto con el Component1 histórico.

Resultados de Pegar nuevo en un centro de edición colaborativa

Al pegar como nuevo en un centro de edición colaborativa, el componente recibe un número de pieza nuevo y exclusivo. Si tiene componentes secundarios, estos conservan sus números de pieza. Todas las demás propiedades se mantienen.

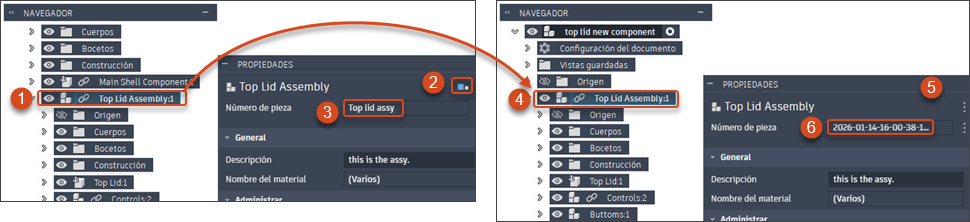

1. Se copia Top Lid Assembly.
2. El icono de número de pieza compartido indica que Top Lid Assembly forma parte de un grupo de números de pieza compartidos.
3. El componente Número de pieza es Top lid assy.
4. Top Lid Assembly se pega como nuevo en un ensamblaje nuevo.
5. No hay ningún icono de número de pieza compartido. Esto indica que el componente pegado no forma parte de un grupo de números de pieza compartidos.
6. Se genera un número nuevo y exclusivo para el componente. Todas sus demás propiedades, incluido su nombre, permanecen iguales.

Dado que los centros de edición colaborativa admiten números de pieza compartidos, hay varios resultados posibles al pegar como nuevo:

Insertar en el diseño actual

Utilice el comando Insertar en el diseño actual para hacer referencia a un diseño externo de Fusion como un Componente externo (xref) en el ensamblaje del diseño actual. El diseño original permanece fuera del diseño actual, pero puede utilizar el icono Edición in situ para editarlo directamente como un componente en el contexto del ensamblaje del diseño actual. Al cambiar el diseño original, ya sea desde el diseño actual o abriéndolo y editándolo directamente, los cambios se reflejan en todas las áreas a las que se hace referencia en el diseño.

1. En el Panel de datos, desplácese hasta el diseño al que desea hacer referencia.
2. Haga clic con el botón derecho en el diseño y seleccione Insertar en el diseño actual.
3. Utilice los controles del manipulador o ajuste los parámetros del cuadro de diálogo Mover/copiar para colocar el componente.
4. Haga clic en Aceptar.

El diseño insertado se muestra en el navegador como un componente del ensamblaje y del lienzo.

• El icono Vínculo de componente indica que se trata de un Componente externo (xref).
• En el Panel de datos, el diseño insertado se muestra en la sección Usos del diseño actual y el diseño actual se muestra en la sección Usado en del diseño insertado.
• El icono Edición in situ aparece en el navegador junto al componente, de modo que se puede editar el componente externo en contexto sin salir del diseño actual.
