Generar una ruta de herramienta de Mandrinado
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 2D > Mandrinado.
Se abre el cuadro de diálogo Mandrinado.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.
Sugerencia: Las fresas redondeadas y con punta plana son las más adecuadas para eliminar material con una ruta de herramienta como Mandrinado.
En la ficha Geometría, en el menú desplegable Modo de selección, seleccione Caras seleccionadas.

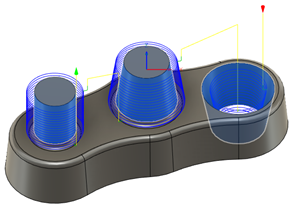

Con el campo Selecciones de cara circular activo, seleccione caras cilíndricas o cónicas en el modelo que desea mecanizar. La vista preliminar de la ruta de herramienta aparece al seleccionar cada cara.
Sugerencia: Coloque el ratón sobre el cuadro Selección de cara circular para obtener más información.
En la ficha Pasadas, ajuste el parámetro Paso para especificar la distancia de avance hacia abajo para cada revolución de 360 grados que la herramienta realiza alrededor de la geometría. En paredes rectas, este valor suele ser mayor para paredes inclinadas.
Defina el Tipo de compensación para especificar cómo se ajusta el desgaste de la herramienta.
Sugerencia: Coloque el ratón sobre la lista desplegable de parámetros Tipo de compensación para obtener más información.Pasos opcionales:
Para utilizar un Ángulo de rampa en lugar de un valor de Paso para especificar la profundidad de avance, active la casilla de verificación Utilizar ángulo de rampa.
Para generar varios cortes laterales, active la casilla de verificación Varias pasadas.
Para finalizar una pared durante el desbaste y el acabado con la misma herramienta, active la casilla Pasada de acabado.
Para borrar cualquier material que quede fuera de la deflexión de la herramienta, active la opción Repetir pasadas para repetir la pasada. La pasada repetida se conoce normalmente como pasada de muelle.
Para obtener movimientos de entrada y salida más seguros en agujeros más pequeños, en la ficha Vinculación, en el grupo Direcciones y transiciones, active la casilla de verificación Dirigir al centro.
Haga clic en Aceptar.
Se genera la ruta de herramienta.
