Generar una ruta de herramienta de Chaflán 2D
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 2D > Chaflán 2D.
Se abre el cuadro de diálogo Chaflán 2D.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.
Sugerencia: Las fresas de grabado/chaflán son las más adecuadas para eliminar material con una ruta de herramienta de Chaflán 2D.
En la ficha Geometría, con la opción Selección de contorno activa, seleccione aristas o bocetos para controlar la herramienta.
Si los chaflanes se modelan en una pieza, seleccione la arista inferior como la selección de contorno. Si no hay chaflanes modelados, seleccione la arista recta.

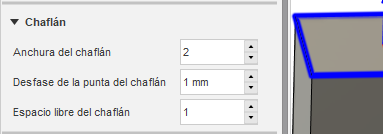

Si el chaflán no está modelado, en la ficha Pasadas:
Especifique la Anchura del chaflán.
(Opcional) Para evitar muros cercanos, introduzca una distancia de Espacio libre del chaflán.

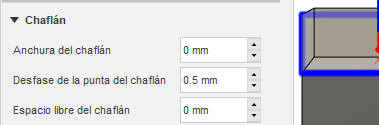

Si el chaflán está modelado, en la ficha Pasadas:
Defina la Anchura del chaflán en 0.
Defina el Espacio libre del chaflán en 0.
Especifique un Desfase de la punta del chaflán para ajustar la posición de la herramienta en relación con el chaflán de modo que no se corte cerca de la punta de la herramienta. En el caso de los chaflanes modelados, es posible que también sea necesario ajustar el desfase para que la acanaladura de la herramienta cubra todo el chaflán.
Pasos opcionales:
Para asegurarse de que el material se borre en el punto de entrada de la herramienta, introduzca una distancia de Solapamiento de acabado.
Para reducir el tamaño del programa CN, active la casilla de verificación de Suavizado.
Para especificar manualmente el orden en el que se mecanizan los chaflanes, active la casilla de verificación Conservar orden.
Para obtener un movimiento de máquina más suave al cortar chaflanes, en la lista desplegable Modo de esquina exterior, seleccione Girar alrededor de esquina. La geometría resultante del chaflán es la misma, independientemente de la opción Modo de esquina exterior utilizada.
Haga clic en Aceptar.
Se genera la ruta de herramienta.
