Estrategia de fresado de Grabado

Grabado se utiliza normalmente para mecanizar texto e ilustraciones importadas. La ruta de herramienta requiere herramientas de chaflán con puntas. La punta de la herramienta se usa para crear bordes rectos en las esquinas de la cajera. Cuando se selecciona una cadena, la ruta de herramienta Grabado encuentra el centro y dirige la herramienta de chaflán entre las aristas. La herramienta se desplaza hacia arriba y hacia abajo a medida que la anchura del área que se va a cortar cambia.

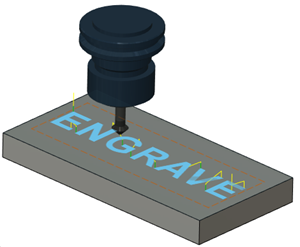

Ruta de herramienta Grabado utilizada para grabar texto

Grabado crea esquinas agudas en la cajera moviendo el cortador a lo largo de las intersecciones de la esquina. La herramienta no crea esquinas vivas si el ángulo entre las esquinas es mayor que el parámetro Ángulo de esquina agudo. Por motivos estéticos, puede controlar si desea o no una esquina aguda mediante Ángulo de esquina agudo.

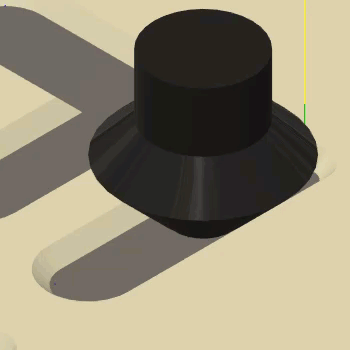

Animación que muestra la herramienta al crear esquinas agudas en las intersecciones
