Generar una ruta de herramienta de Ranura
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 2D > Ranura.
Se abre el cuadro de diálogo Ranura.
En la ficha Herramienta, haga clic en Seleccionar para seleccionar una herramienta. El diámetro de la herramienta debe ser igual o menor que la anchura de la ranura. Si no ha creado una herramienta para utilizarla, en el panel izquierdo del cuadro de diálogo, en la Biblioteca de Fusion, seleccione una herramienta de la biblioteca Herramientas de muestra.
Sugerencia: Las fresas con punta plana y con punta redonda son las más adecuadas para eliminar material con la ruta de herramienta de Ranura.

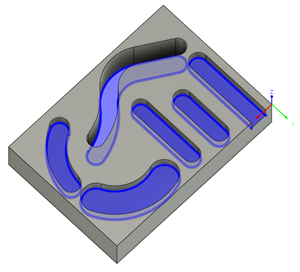

En la ficha Geometría, con la opción Selecciones de cajera activa, seleccione las aristas inferiores de las ranuras o seleccione bocetos como área de mecanizado.
Sugerencia: Coloque el ratón sobre el cuadro Selecciones de cajera para obtener más información.
Pasos opcionales:
En la ficha Pasadas, para una retracción más segura, introduzca un valor de Distancia de destalonado.
Para ajustar la cantidad de material que se deja para futuras operaciones de acabado, active la casilla de Material a dejar.
Para reducir el tamaño del programa CN, active Suavizado.
Para ajustar la profundidad Z final, vaya a la ficha Alturas y desfase la Altura inferior. Los Contornos seleccionados son la profundidad final por defecto.
Haga clic en Aceptar.

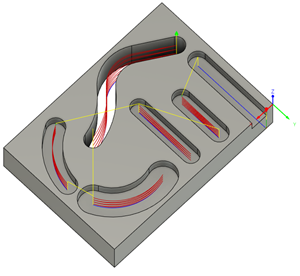

Se genera la ruta de herramienta.
