Optimizar pasadas paralelas
Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.
En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > 3D > Plano y pendiente
.Se abre el cuadro de diálogo Plano y pendiente.
Complete los pasos necesarios para seleccionar una herramienta, definir los contornos de mecanizado y configurar las alturas.
En la ficha Pasadas, establezca el Ángulo de umbral en 90 grados. Esto genera solo pasadas superficiales sobre el modelo.
En el grupo Pasadas superficiales, en el menú desplegable Tipo, seleccione Paralelo. Aparece la casilla de verificación Pasadas perpendiculares optimizadas.
Haga clic en la casilla de verificación Pasadas perpendiculares optimizadas.
Especifique un valor de Sobrepasada.
Haga clic en Aceptar para generar la ruta de herramienta.

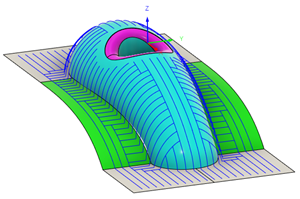

Una ruta de herramienta de plano y pendiente se genera únicamente con pasadas paralelas, que se han optimizado para incluir también pasadas que se ejecutan en perpendicular a las áreas empinadas.
