Herramientas de fresa de contorno
Una herramienta de fresa de contorno es una herramienta de corte especializada diseñada para crear formas y contornos complejos. Estas herramientas se han diseñado de forma personalizada para que coincidan con formas específicas o formas requeridas para trabajos especializados. Mientras que las herramientas de fresado estándar, como las fresas planas, pueden producir superficies planas y formas 3D, las herramientas de fresa de contorno son útiles para cortar perfiles, curvas y cavidades 2D intrincados. Las herramientas de fresa de contorno pueden ayudar a reducir el tiempo del ciclo al minimizar la necesidad de cambios de herramienta y reducir el número de operaciones de mecanizado necesarias.
Para crear una herramienta de fresa de contorno, debe crear un boceto, o cargar un dibujo CAD, de un perfil cerrado de la mitad de la herramienta. Fusion gira el medio perfil alrededor de un eje.
Punto de compensación
El punto de compensación es una ubicación específica de la herramienta de fresa de contorno que le ayuda a seguir la forma que desea cortar. Garantiza que la herramienta de fresa de contorno esté correctamente posicionada para cortar con precisión.
 |
 |
 |

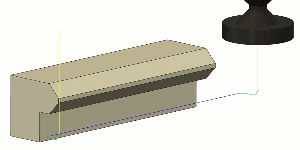

| Punto de compensación | Selección de contorno | Ruta de herramienta resultante |
El usuario puede establecer el punto de compensación o dejar que Fusion lo elija automáticamente. Si se establece automáticamente, el punto de compensación se coloca al nivel de la punta de la herramienta y se alinea con el diámetro más ancho de la herramienta.
Si necesita ajustar la altura de corte de la herramienta, cambie el Desfase de la punta al editar la herramienta de fresa de contorno en la Biblioteca de herramientas.
 |

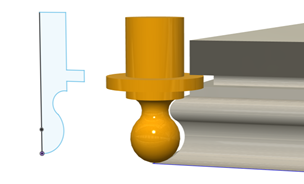

1. El punto rojo representa el punto de compensación. 2. El punto negro representa el punto desde el que se conduce la ruta de herramienta. Se calcula en función del punto de compensación y representa el desfase Z de la herramienta. |
Estrategias admitidas
Las herramientas de fresa de contorno funcionan con la mayoría de las estrategias de fresado 2D y 3D. Sin embargo, no son compatibles con la mayoría de las estrategias de fresado de varios ejes.
