Referencia de portaherramientas
Parámetros de la ficha Portaherramientas
| Parámetro | Explicación |
|---|---|
| Descripción | Descripción textual del portaherramientas. Esta descripción se incluye en el nombre de la herramienta. |
| Proveedor | El fabricante o proveedor del portaherramientas. Utilice esta opción para identificar el origen de la compra de este portaherramientas específico. |
| ID de producto | El identificador (ID) del proveedor para el portaherramientas. Puede ser el catálogo, el modelo o el número de pieza de este portaherramientas. |
| Enlace de producto | El sitio web del proveedor o la información de contacto para adquirir este portaherramientas. Este enlace aparecerá en la ficha Información de la biblioteca de herramientas. Al seleccionar este enlace, accederá al sitio web externo de proveedores. |
Parámetros de la ficha Geometría del portaherramientas

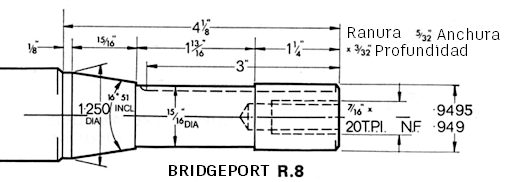

En este ejemplo, se crea un portaherramientas de estilo R8 básico, con una extensión adicional para un portaherramientas de fresa de 1/2".
Un portaherramientas se crea apilando varios segmentos. Cada segmento consta de la altura del segmento, el diámetro superior y el diámetro inferior. Seleccione el icono para añadir un segmento.
| Parámetro | Explicación |
|---|---|
| Unidad | La unidad de medida de la herramienta (milímetros o pulgadas). |
| Altura | Altura del segmento del portaherramientas seleccionado. |
| Diámetro superior | Diámetro superior del segmento del portaherramientas seleccionado. |
| Diámetro inferior | Diámetro menor del segmento del portaherramientas seleccionado. |
