Referencia sobre la vista preliminar de una trayectoria

Obtenga una vista preliminar y simule las rutas de herramienta mientras se calculan.

Puede obtener una vista previa y simular rutas de herramienta en el espacio de trabajo de Fabricación mientras se calculan. Si tiene una ruta de herramienta que tarda cierto tiempo en calcularse, tiene la opción de continuar trabajando haciendo clic en el botón Ocultar del Administrador de tareas (si está visible).

Si se selecciona una operación de cálculo, la vista preliminar muestra la ruta de herramienta generada hasta ese punto. Esto puede resultar muy útil para detectar parámetros incorrectos en las fases iniciales del proceso (como un contorno de mecanizado incorrecto) sin necesidad de tener que esperar a que el cálculo se complete.

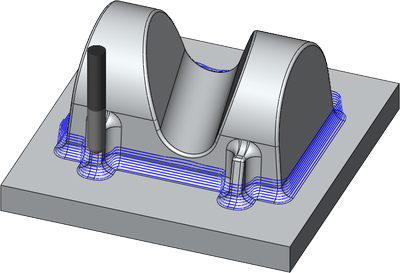

Vista preliminar de una ruta de herramienta de Festonear que se ha generado parcialmente

Del mismo modo, en las pestañas de Fresado, Torneado o Aditivo, seleccione Acciones > Simular para simular el cálculo de una ruta de herramienta. Fusion advierte si la ruta de herramienta no es válida, pero si hace clic en Sí para continuar, se puede simular de todos modos.

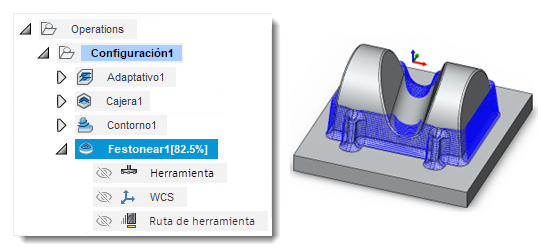

Simulación de una ruta de herramienta de Festonear que se ha generado parcialmente
