Fusion incluye compatibilidad especial para el mecanizado de paredes finas con la estrategia Acabado de contorno.

En una pieza con paredes finas, la ejecución de acabado de contorno con parámetros por defecto crea una ruta de herramienta ordenada por área. En el caso de una cajera con paredes finas, esto puede provocar que el muro se parta al mecanizar un lado completamente antes del otro lado.

Este problema se puede evitar al activar la opción Ordenar por profundidad en la ficha Pasadas, que termina todo un nivel Z antes de pasar al siguiente.

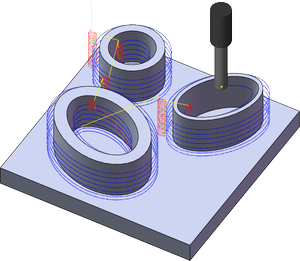

Orden por área (por defecto)

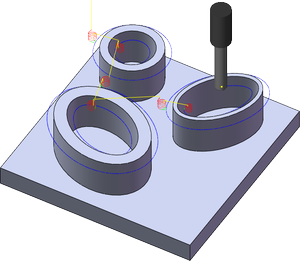

Ordenar por profundidad

En piezas con paredes finas y paredes más gruesas, lamentablemente puede que el orden por profundidad ocasione cierta vinculación adicional. En CAM, sin embargo, se puede activar la opción Utilizar pared fina en su lugar, lo cual permite controlar si la ruta de herramienta se debería ordenar por profundidad en lugar de por área.

Por ejemplo, hay tres duchas con paredes que tienen un espesor de 2 mm, 4 mm y 6 mm en la pieza que se muestra arriba. Si se define la Anchura de pared fina como 3 mm, la ruta de herramienta en la ducha con muros de 2 mm se mecaniza por profundidad, mientras que las otros dos duchas se mecanizan por área.

Uso de pared fina con una anchura de pared fina de 3 mm
