Referencia de tolerancia de radio de compensación

Tolerancia de radio de compensación puede funcionar con dos funciones. Si utiliza Tipo de compensación: En Control, esta tolerancia puede proporcionar una variación para realizar pequeños ajustes en el tamaño de la herramienta, en el control. El Tipo de compensación también se puede utilizar para crear un arco pequeño en la esquina, cuando el radio de la herramienta coincide con el radio de la esquina. Esto eliminará el entierro de la herramienta en la esquina y creará un retemblado. Por lo tanto, la esquina tendrá material adicional restante después del corte. Puede que esto no sea aceptable o que requiera un corte adicional con una herramienta más pequeña.

Este componente proporciona más flexibilidad en la producción ya que el operador de CNC tiene la libertad de elegir entre diferentes tamaños de herramientas. Sin embargo, dado que la mayoría de los controles de CNC tienen capacidades de anticipación de bloque NC limitadas y normalmente fallan si la curvatura de contorno supera la curvatura de la herramienta utilizada, el software CAM debe asegurarse de que estos problemas no puedan producirse para una geometría seleccionada arbitrariamente.

Debido a la limitada anticipación de bloque NC, el control CNC no tiene forma de asegurarse de que las ubicaciones del cortador compensado no ranurarán otra sección del contorno original.

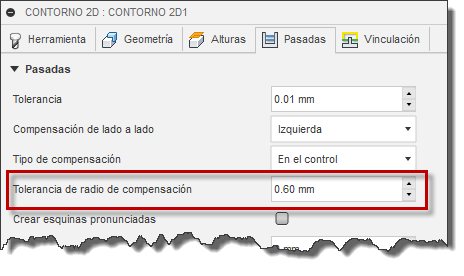

Fusion resuelve los problemas al introducir el parámetro de Tolerancia de radio de compensación en la ficha Pasadas.

Este parámetro especifica un rango de diámetros de herramienta que se puede utilizar de forma segura en lugar de únicamente la herramienta seleccionada para la operación. El rango permitido de radios de herramienta va del radio de herramienta seleccionado hasta el otro radio de herramienta seleccionado, más la tolerancia especificada.

Observe que las esquinas pronunciadas en la geometría seleccionada están redondeadas por esta tolerancia. Por lo tanto, el parámetro no debería definirse más alto de lo necesario. Sin embargo, el redondeo no siempre es no deseado, ya que la máquina puede mantener un avance mayor en estas esquinas.

Este parámetro proporcionará resultados ligeramente distintos en comparación con otros sistemas de CAM para ejemplos sencillos, pero también garantiza que el control de CNC pueda ejecutar la ruta de herramienta generada para geometría arbitrariamente compleja.

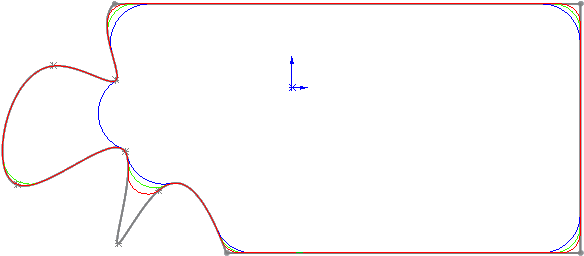

*Contorno 2D a partir de un boceto con compensación de control. La ruta Roja es sin tolerancia de radio de compensación. La ruta Verde es con una pequeña tolerancia de radio de compensación. La ruta Azul es con una gran tolerancia de radio de compensación.*
