Actividad 8: acabado paralelo

En esta actividad, utilizaremos la estrategia Paralela para cortar filas espaciadas uniformemente, dentro del límite de mecanizado.

Los cortes son paralelos en el plano de mecanizado y siguen la superficie hacia arriba o hacia abajo, en la dirección Z. Las pasadas Paralelas son las más adecuadas para el acabado de áreas superficiales y los cortes de fresado descendente.

Requisitos previos

• Actividad 7 completada.

Pasos

1. Inicie una nueva operación paralela 3D y compruebe que la herramienta de bola #21 - Ø6 mm R3 mm sigue siendo la herramienta activa.

   1. En la barra de herramientas Fabricación, en la pestaña Fresado, seleccione 3D > Paralelo .
   2. Seleccione la ficha Herramienta .
   3. Asegúrese de que la herramienta Fresa con punta de bola #21 - Ø6 mm R3 mm sigue siendo la herramienta activa.

2. Contención del área de mecanizado y control de inclinación de pared en ángulo.

   1. En el cuadro de diálogo Paralelo, vaya a la ficha Geometría .

   2. Active la casilla de verificación Inclinación.

   3. Defina Hasta el ángulo de inclinación en: 35 grados De este modo, el mecanizado se limita a caras de 0° (horizontal) a 35°. Dado que la última ruta de herramienta utilizada desde el ángulo de inclinación de 30° a 90°, esto proporciona un solapamiento de 5° entre las rutas de herramienta.

   4. En el grupo Administrador de superficies, haga clic en para añadir un grupo de superficie. Se abre el cuadro de diálogo Caras.

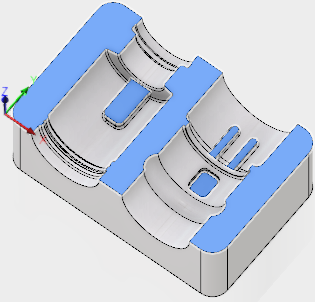

   5. Con el botón Selección activo, activar todas las caras planas, como se muestra en la imagen siguiente.



   6. En el grupo de botones Acción, seleccione Evitar.

   7. Haga clic en Aceptar.

3. Limitar el área de la ruta de herramienta para cortar por debajo de la parte superior.

   1. Haga clic en la ficha Alturas .
   2. La lista desplegable Altura superior debe establecerse en Parte superior del modelo.
   3. Establezca el Desfase de altura superior en -1 mm. Como hemos fresado la parte superior, esta área ya está mecanizada. El desfase garantiza que las rutas de herramienta se iniciarán por debajo de la cara superior de la pieza.

4. Valor de corte de paso lateral, ángulo de corte.

   1. Haga clic en la de la ficha Pasadas.
   2. Defina Sobrepasada en: 2 mm
   3. Cambie Dirección de la pasada a: 45 grados

5. Control del método de juego de retracción rápida.

   1. Haga clic en la de la ficha Vinculación.
   2. Defina la lista desplegable Política de retracción como Retracción mínima.
   3. Cambie Distancia de seguridad a: 6 mm
   4. En el grupo Entradas, salidas y transiciones, establezca la lista desplegable Tipo de transición en Línea recta.
   5. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la actividad 8

En esta actividad, ha creado una operación de acabado Paralelo con un ángulo de inclinación que se solapa con la ruta de herramienta anterior, ha excluido las caras planas con el Administrador de superficies y ha limitado la altura superior con un desfase.

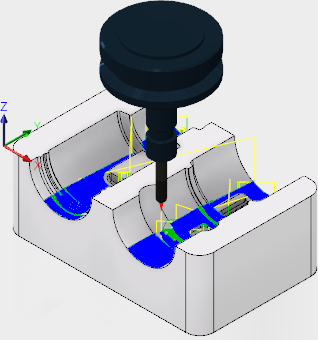

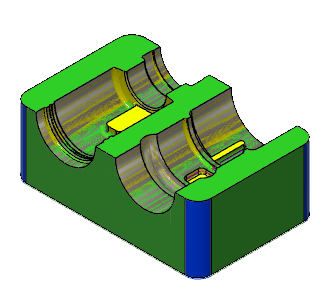

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.
