Actividad 9: corte a lápiz 1

En esta actividad, utilizaremos la estrategia de Lápiz 3D para reducir la cantidad de material en las esquinas de la cavidad.

Al observar la comparación en el paso anterior de este aprendizaje, puede ver que la cantidad máxima de material restante es de aproximadamente 1,4 mm. Asimismo, al investigar el modelo, hay algunos empalmes con un radio de 1 mm y algunos otros más pequeños de 0,5 mm. Esta operación Lápiz elimina, mediante una fresa de bola de 3 mm, la mayoría del material al que las herramientas anteriores no tienen acceso.

Requisitos previos

• Actividad 8 completada.

Pasos

1. Inicie una nueva operación Lápiz 3D y, en la biblioteca Herramientas de aprendizaje (Métrico), seleccione la herramienta de bola #22 - Ø3 mm R1,5 mm.

   1. En la barra de herramientas Fabricación, en la pestaña Fresado, seleccione 3D > Lápiz .
   2. En la imagen de la pestaña de , haga clic en Seleccionar. Se abre la biblioteca de herramientas.
   3. En el cuadro de diálogo Biblioteca de herramientas, seleccione Herramientas de aprendizaje (Métrico).
   4. En la lista, seleccione Fresa con punta de bola #22 - Ø3 mm R1,5 mm.
   5. Haga clic en Seleccionar.

2. Valor de corte de paso lateral, ángulo de corte.

   1. Haga clic en la de la ficha Pasadas.
   2. Defina Sobrepasada en: 14 mm
   3. Defina el valor de Número de sobrepasadas en: 12
   4. Haga clic en el botón de Aceptar para comenzar a calcular la ruta de herramienta.

Resumen de la actividad 9

En esta actividad ha seleccionado una operación de acabado Lápiz 3D para limpiar las esquinas finas.

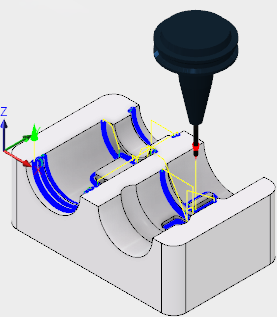

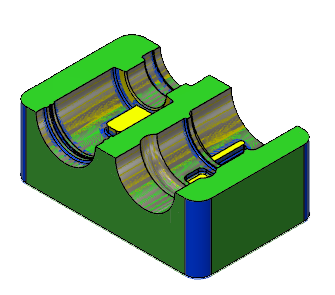

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.
