Añada operaciones a la salida del código NC que dependen de la máquina o que, de lo contrario, no sean visibles en Fusion.

Algunos ejemplos pueden ser:

• Forzar una llamada de herramienta entre dos operaciones con la misma herramienta.
• Inserción de un comentario entre operaciones.
• Abra o cierre las puertas en el gabinete de la máquina.
• Inicie/detenga el transportador de viruta.

El posprocesador debe estar configurado para utilizar estos comandos.

Esta lista muestra los tipos de funciones que se activan normalmente con la función de NC manual.

• Comentario: escriba un comentario en el programa CN.
• Detener: solicita un comando de detención (M0 en la mayoría de los controles ISO).
• Parada opcional: solicita un comando de parada opcional (M1 en la mayoría de los controles ISO).
• Parada del seguidor: parada durante el período especificado.
• Control de rotura de herramienta: solicita que la máquina CNC compruebe si la herramienta está dañada o no.
• Herramienta de medición: solicitud de la herramienta seleccionada que se desea medir.
• Iniciar transporte de viruta: solicita el inicio del transporte de viruta.
• Detener transporte de viruta: solicita la detención del transporte de viruta.
• Abrir puerta: solicita que se abra la puerta en la máquina CNC.
• Cerrar puerta: solicita que se cierre la puerta en la máquina CNC.
• Calibrar: solicitud de calibración de la máquina CNC.
• Verificar: verifica la integridad de la máquina CNC.
• Limpiar: solicitud de un ciclo de limpieza.
• Acción: envíe un comando genérico al posprocesador para activar el comportamiento específico de la publicación.
• Imprimir mensaje: permite imprimir un mensaje para la salida (por ejemplo, conexión en serie).
• Mostrar mensaje: muestra un mensaje en el control CNC.
• Alarma: solicita un evento de alarma en el control CNC. Da lugar a un fallo del programa.
• Alerta: solicite un evento de alerta en el control CNC. De forma similar a Alarma, pero no daría como resultado un fallo.
• Pasar a través de: pasa directamente el código NC literal. Esto se considera inseguro.
• Forzar cambio de herramienta: fuerza un cambio de herramienta para la siguiente operación.
• Programa de llamada: subprograma de llamada.

Para insertar cualquiera de estas entradas, haga clic en

1. En el Navegador, haga clic con el botón derecho en la Configuración y seleccione Nueva operación > NC manual.
2. En el cuadro de diálogo NC manual, en la lista desplegable de Tipo manual, seleccione el tipo de entrada de NC adecuado.

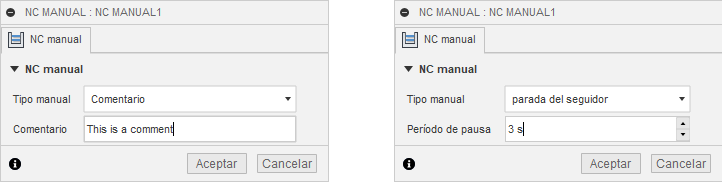

Edición de dos tipos de entradas NC manual: comentario y parada del seguidor.
