Referencia de mecanizado de cajera abierta

La mejor manera de mecanizar una cajera 2D abierta en Fusion es utilizar la estrategia Desbaste adaptativo 2D.

Para mecanizar una cajera 2D abierta mediante la estrategia Desbaste adaptativo 2D, siga estos pasos:

1. En la barra de herramientas del área de trabajo Fabricación, haga clic en Fresado > 2D > Desbaste adaptativo 2D .

   Se abre el cuadro de diálogo Desbaste adaptativo 2D.

2. En la ficha Geometría, haga clic en Seleccionar junto a Selecciones de cajera.

3. En la tabla Selecciones de cajera, abra la lista desplegable de la fila, elija Cajeras y, a continuación, seleccione la cajera abierta en el lienzo.

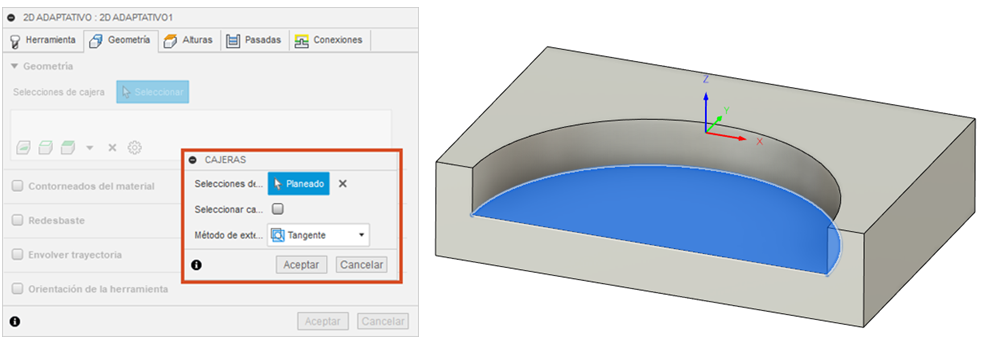

   Selección de la cajera abierta

4. Ajuste las alturas de vinculación de modo que coincidan con la geometría.

   Asegúrese de que la parte superior del bloque esté por encima de la profundidad de corte.

5. Haga clic en Aceptar para generar la trayectoria de herramienta.

La trayectoria debería tener un aspecto similar al que se muestra en la imagen:

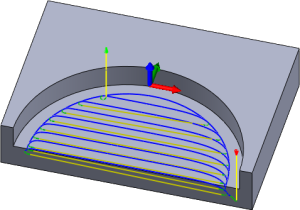

Trayectoria adaptativa 2D para una cajera abierta
