Referencia de contornos extendidos

Crea una extensión de tangente al inicio y al final de un contorno. Esto resulta útil para crear un espacio libre de arista a partir del modelo o para crear fundidos entre varias selecciones de geometría.

Al seleccionar geometría para la estrategia Contorno 2D, puede que necesite iniciar la ruta de herramienta más lejos del modelo de lo que puede seleccionar directamente en la geometría.

La imagen siguiente muestra un ejemplo sin extensiones:

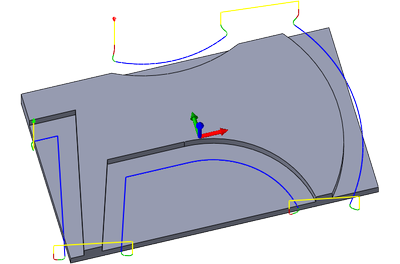

ruta de herramienta de contorno 2d sin extensiones

Ruta de herramienta de Contorno 2D sin extensiones

Existen tres opciones disponibles para extender la geometría:

Creación de un boceto

Dibuje un boceto con la geometría extendida según sea necesario y seleccione el boceto como la geometría para el Contorno 2D. Esta opción es la más flexible, ya que proporciona un control completo de la forma de las extensiones y puede tener distintas formas y longitudes de cada extensión, o incluso fusionar algunos de los fragmentos, tal como se muestra en el ejemplo siguiente.

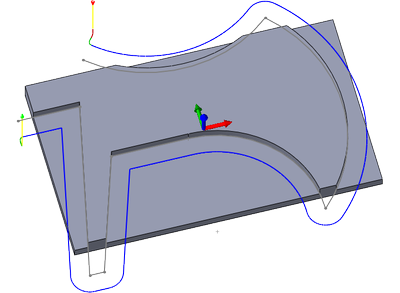

ruta de herramienta de contorno 2d con un boceto para controlar la ruta de herramienta

Ruta de herramienta de Contorno 2D con un boceto para controlar la ruta de herramienta

Convertir direcciones en tangenciales

Cambie el valor de los parámetros Entrada y Salida para utilizar un barrido de 0 grados. De este modo, se suelta el arco de entrada horizontal y se realiza solo una dirección lineal, tangencial a la pasada de corte. El arco vertical se conserva.

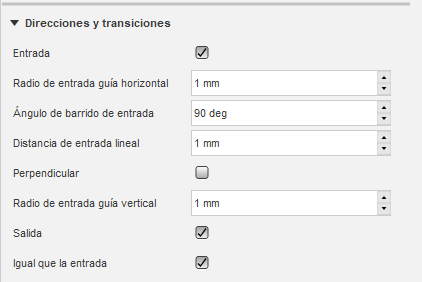

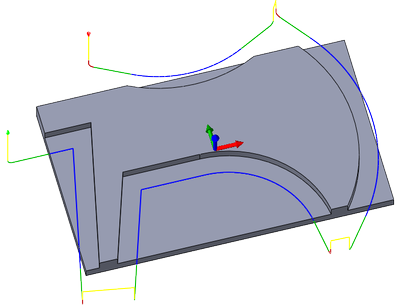

sección del cuadro de diálogo direcciones y transiciones ruta de herramienta de contorno 2d con distancia de dirección lineal de 15 mm y ángulo de barrido de 0 grados

Ruta de herramienta de Contorno 2D con distancia de dirección lineal de 15 mm y ángulo de barrido de 0°

Utilizar la extensión tangencial

El parámetro Distancia de extensión tangencial proporciona un resultado similar a las direcciones lineales largas, pero permite conservar toda la entrada, incluido el arco horizontal y el ángulo de barrido.

Además, esta operación proporciona comprobación de colisiones mejorada, lo cual puede ser relevante especialmente al utilizar varias pasadas de desbaste.

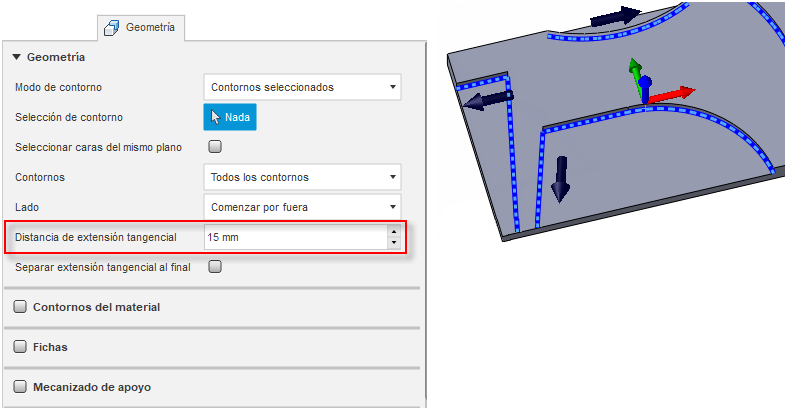

sección del cuadro de diálogo de distancia de extensión tangencial

Parámetro Distancia de extensión tangencial

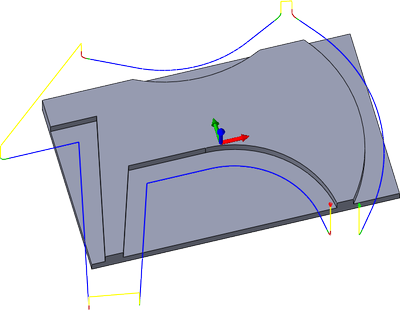

Ruta de herramienta de contorno 2D con distancia de extensión tangencial de 15 mm

Distancia de extensión tangencial definida en 15 mm

La opción Separar extensión tangencial al final permite especificar diferentes valores de extensión tangencial inicial y final para contornos 2D. Active esta opción y defina una distancia de extensión diferente para utilizar en el extremo de un contorno abierto. Para ello, introduzca un valor para el parámetro Distancia de extensión tangencial final.

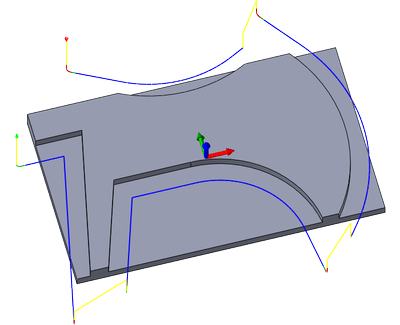

cuadro de diálogo de distancia de extensión tangencial de sección de 15 mm con ejemplo distancia de extensión tangencial de la ruta de herramienta de contorno 2D de 15 mm a 5 mm

Distancia de extensión tangencial definida en 15 mm para el inicio y 5 mm para el extremo del contorno abierto
