Actividad 11: procesamiento posterior de la pieza

En esta actividad, se posprocesarán todas las rutas de herramienta para crear el código CN.

Requisitos previos

• Ha aplicado una estrategia Lápiz para finalizar la pieza (Actividad 10).

Pasos

1. Procese la configuración después con eje Haas / A para mostrar el código CN.

2. Seleccione Setup1 en el navegador.

3. En la barra de herramientas Fabricación, haga clic en Configuración > Programa CN . Se abre el cuadro de diálogo Programa CN.

   Sugerencia: también puede hacer clic con el botón derecho en el nodo Setup1 en el navegador y seleccionar Crear programa CN.

4. Al igual que en los módulos de aprendizaje anteriores, seleccione la configuración de posprocesador, el nombre/número del programa y la ubicación.

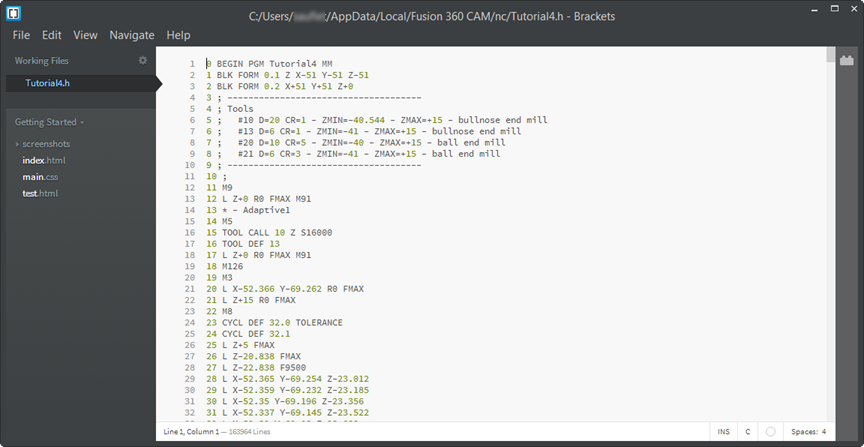

5. Para posprocesar el archivo, haga clic en Publicar. El editor se abrirá y mostrará el código cn de la máquina seleccionada.

   Sugerencia: también puede posprocesar operaciones individuales haciendo clic con el botón derecho en la operación en el navegador y seleccionando Crear programa CN.



   Nota: el editor puede tener un aspecto diferente.

Resumen de la actividad 11

En esta actividad, ha posprocesado todas las rutas de herramienta para crear el código CN utilizado por la máquina herramienta.
