Actividad 10: finalizar la pieza

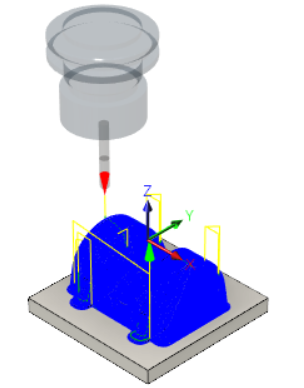

En esta actividad, utilizará una estrategia Lápiz para crear una ruta de herramienta de acabado lápiz sobre toda la pieza, excepto la superficie base.

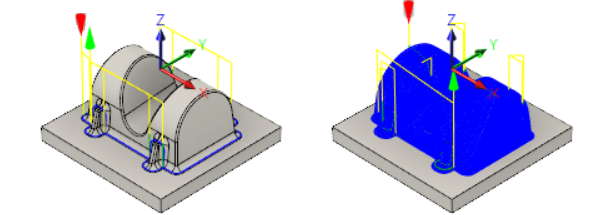

Pieza con fresado lápiz aplicado a empalmes (izquierda). Pieza después de utilizar Lápiz como ruta de herramienta de acabado (derecha).

Requisitos previos

• Ha aplicado una estrategia Lápiz para mecanizar los empalmes de la pieza (Actividad 9).

Pasos

1. Para utilizar otra ruta de herramienta de acabado lápiz sobre toda la pieza (excepto la superficie base), copie la operación anterior y edite los parámetros.

   1. Haga clic con el botón derecho del ratón en la operación Lápiz1 del Navegador. No se preocupe si el nodo Lápiz aparece con un número distinto a Lápiz1.

   2. Seleccione Copiar en el menú contextual emergente.

   3. Haga clic con el botón derecho en Setup1 en el navegador y seleccione Pegar en el menú contextual. Se añade una operación copiada denominada Lápiz1 (2) en la parte inferior de la lista de rutas de herramienta.

   4. Cambie el nombre de la ruta de herramienta a Lápiz paralelo.

   5. Haga clic con el botón derecho en Lápiz paralelo y seleccione Editar en el menú contextual para abrir el cuadro de diálogo Operación y editar los parámetros. Observe que todos los valores de los parámetros son los mismos que los de la operación Lápiz creada previamente.

      Sugerencia: En muchos casos, crear una copia (con Copiar y Pegar) es más rápido que crear una operación, ya que los parámetros similares se utilizan a menudo en operaciones sucesivas.
      Nota: La herramienta seleccionada debe seguir siendo una herramienta de bola de Ø6mm.

2. Confine la ruta de herramienta al área encima de la base.

   1. Haga clic en la ficha Geometría .
   2. En el menú desplegable Contorno de mecanizado, elija Selección.

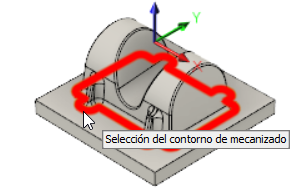

   3. Seleccione una arista en el contorno inferior, como se muestra en la imagen siguiente:


   4. Cambie Desfase adicional a: 1 mm

3. Especifique las pasadas de mecanizado.

   1. Haga clic en la ficha Pasadas .
   2. Desactive la casilla de verificación Limitar número de sobrepasadas.
   3. Cambie Sobrepasada a: 0,7 mm
   4. Desactive la casilla de verificación Material a dejar.
   5. Haga clic en Aceptar para iniciar automáticamente el cálculo de la ruta de herramienta. La ruta de herramienta se calcula y aparece una vista preliminar en el lienzo.



Resumen de la actividad 10

En esta actividad, ha utilizado una estrategia Lápiz para finalizar la pieza.
