Actividad 11: corte a lápiz 3

En esta actividad, utilizaremos de nuevo la estrategia de Lápiz 3D para reducir la cantidad de material en las esquinas de la cavidad, con una herramienta más pequeña.

Anteriormente, utilizábamos una fresa de bola de 2 mm. Ahora usaremos una fresa de bola de 1 mm.

Requisitos previos

• Actividad 10 completada.

Pasos

1. Inicie una nueva operación Lápiz 3D y, en la biblioteca Herramientas de aprendizaje (Métrico), seleccione la herramienta de bola #24 - Ø1 mm R0,5 mm.

   1. En la barra de herramientas Fabricación, en la pestaña Fresado, seleccione 3D > Lápiz .
   2. En la imagen de la pestaña de , haga clic en Seleccionar. Se abre la biblioteca de herramientas.
   3. En el cuadro de diálogo Biblioteca de herramientas, seleccione Biblioteca de Fusion > Herramientas de aprendizaje (Métrico).
   4. En la lista, seleccione Fresa con punta de bola #24 - Ø1 mm R0,5 mm.
   5. Haga clic en Seleccionar.

2. Valor de corte de paso lateral, ángulo de corte.

   1. Haga clic en la ficha Pasadas.
   2. Defina Sobrepasada: en: 05 mm
   3. Defina el valor de Número de sobrepasadas en: 15.
   4. Haga clic en el botón de Aceptar para comenzar a calcular la ruta de herramienta.

Resumen de la actividad 11

En esta actividad, ha seleccionado una operación de acabado lápiz 3D y ha utilizado una herramienta más pequeña para limpiar las esquinas finas.

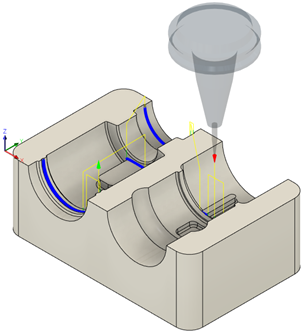

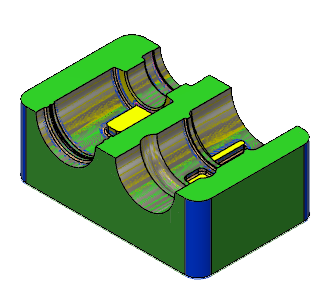

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.

Ahora, la pieza está acabada dentro de las tolerancias especificadas en las distintas operaciones, y el único material restante es el material entre las sobrepasadas de las distintas rutas de herramienta. Para obtener un mejor acabado, edite las operaciones y utilice una tolerancia mayor y pasos menores en la ruta de herramienta.
