Actividad 6: áreas planas

En esta actividad, utilizaremos la estrategia Horizontal para fresar todas las áreas planas de la pieza, dentro del límite de mecanizado.

Requisitos previos

• Actividad 5 completada.

Pasos

1. Inicie una nueva operación horizontal 3D y compruebe que la punta de la herramienta #14 - Ø5 mm R0.5 siga siendo la herramienta activa.

   1. En la barra de herramientas de Fabricación, en la pestaña de Fresado, seleccione la 3D > horizontal.
   2. Seleccione la de la pestaña Herramienta
   3. Asegúrese de que la herramienta #14 - Ø5 mm R0.5 punta redonda sigue siendo la herramienta activa.

2. Limitar el área de la ruta de herramienta para cortar por debajo de la parte superior.

   1. Haga clic en la ficha Alturas .
   2. La lista desplegable Altura superior debe establecerse en Parte superior del modelo.
   3. Establezca el Desfase de altura superior en -1 mm. Como hemos fresado la parte superior, esta área ya está mecanizada. El desfase garantiza que las rutas de herramienta se iniciarán por debajo de la cara superior de la pieza.

3. Configuración de corte de profundidad, carga óptima y material a dejar.

   1. Haga clic en la de la ficha Pasadas.
   2. Active Varias profundidades.
   3. Defina Reducción máxima: como: 4 mm
   4. Defina Número de reducciones en 3 mm.

4. Control del método de juego de retracción rápida y el tipo de rampa.

   1. Haga clic en la de la ficha Vinculación.
   2. Defina la lista desplegable Política de retracción como Retracción mínima.
   3. Defina Tipo de rampa en Carga.
   4. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la actividad 6

En esta actividad, ha seleccionado una operación Horizontal 3D, ha restringido la parte superior del área de mecanizado, ha definido varias pasadas para eliminar material en todas las áreas planas, excepto en la parte superior del modelo.

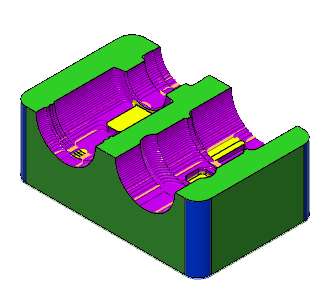

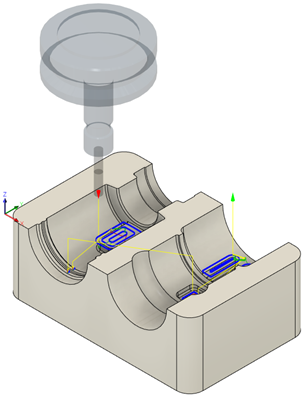

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.
