Actividad 5: Mecanizado de apoyo

En esta actividad, utilizaremos la estrategia Limpieza adaptativa para eliminar la fijación RE ST adicional (REST) de la cavidad.

Requisitos previos

• Actividad 4 completada.

Pasos

1. Duplique la operación de Limpieza adaptativa 3D existente y cambie el nombre de la copia.

   1. En el navegador, seleccione la operación 3D adaptativo existente.

   2. Haga clic con el botón derecho y seleccione Duplicar.

   3. Haga clic con el botón izquierdo en la nueva copia y cambie el nombre a "Adaptativo - Apoyo".

   4. Haga clic con el botón derecho del ratón en la operación de acabado y seleccione Editar

      Se abre el cuadro de diálogo de la nueva operación. Observe que todos los valores de los parámetros son los mismos que la operación Limpieza adaptativa creada previamente.

      Sugerencia: En muchos casos, la creación de una copia (mediante Duplicar o Copiar y Pegar) es más rápida que la creación de una nueva operación, ya que muchas operaciones utilizarán los mismos parámetros básicos.

2. Seleccione una herramienta de la biblioteca Herramientas de aprendizaje (Métrico) y seleccione el cubrejuntas #14 - Ø5 mm R0,5 mm.

   1. En la ficha Herramienta , haga clic en Seleccionar. Se abre la biblioteca de herramientas.
   2. En la biblioteca, seleccione Biblioteca de Fusion > Herramientas de aprendizaje (Métrico).
   3. En la lista, seleccione Fresa con punta redonda #14 - Ø5 mm R0,5.
   4. Haga clic en Seleccionar.

3. Configuración de corte de profundidad, carga óptima y material a dejar.

   1. Haga clic en la de la ficha Pasadas.
   2. Defina Carga óptima en: 1 mm
   3. Defina Reducción de desbaste máxima como: 5 mm
   4. Defina Reducción fina en: 1 mm
   5. Defina Material a dejar Radial y axial en 0,3 mm.
   6. Haga clic en Aceptar para iniciar el cálculo.

Resumen de la actividad 5

En esta actividad ha duplicado la operación de desbaste de Limpieza adaptativa 3D, ha seleccionado una herramienta de biblioteca, ha reducido los parámetros de Mecanizado de apoyo, ha definido el paso lateral de corte, la profundidad del paso y el material que se va a dejar. Esto eliminó material restante adicional.

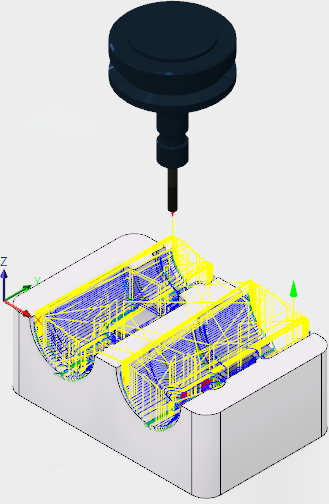

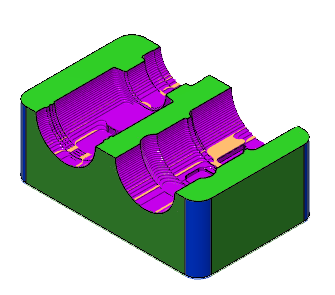

La ruta de herramienta calculada se muestra a continuación.	La ruta de herramienta simulada se muestra a continuación.

La ruta de herramienta se visualiza con un inicio de flecha roja, un movimiento rápido amarillo, un movimiento de entrada/salida verde, movimientos de corte azules y una flecha verde al final.
