Referencia de mecanizado de pasadas superficiales

Evite grandes cúspides/pasos en las áreas empinadas.

La casilla de verificación Mecanizar pasadas superficiales de la ficha Pasadas para una operación de cajera se utiliza para evitar grandes cúspides/pasos en las áreas empinadas. Cuando se utiliza una reducción máxima fija, se mecaniza totalmente cada nivel Z. Sin embargo, cuando están activadas las pasadas superficiales, los niveles Z superficiales solo mecanizan el material que se deja después de cortar las pasadas inferiores. Las principales reducciones siempre están totalmente mecanizadas y el orden de las pasadas aún es de superiores a inferiores.

De este modo, se garantiza que la herramienta se utilice totalmente en la profundidad del corte, cuando sea posible. Además, el tiempo de mecanizado se reduce al no perder tiempo cortando material que puede ser cortado por pasadas inferiores sin superar la capacidad de la herramienta.

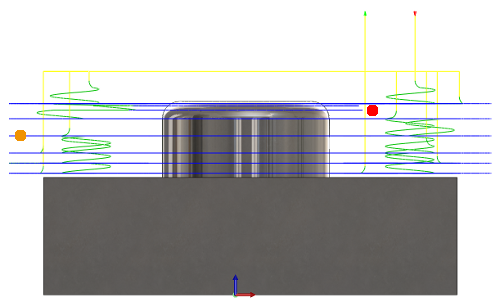

Vista lateral de ruta de herramienta de cajera con pasadas superficiales

La imagen anterior muestra una ruta de herramienta de cajera que mecaniza alrededor de un núcleo con dos niveles Z superficiales (junto al punto rojo). El punto de color naranja indica uno de los pasos principales. En la imagen, las pasadas superficiales no borran todo el nivel Z, ya que no se extienden más allá del contorno de la pieza como los pasos principales.
