Administrador de superficies

La opción Administrador de superficies (anteriormente conocida como Evitar/Mecanizar superficies) permite evitar o mecanizar una selección de superficies especificadas como Grupos de superficies. Al mecanizar superficies, esta opción puede ser más adecuada que utilizar un Contorno de mecanizado, ya que el contorno limita la ruta de herramienta en 2D, mientras que Administrador de superficies la limita en 3D. Utilice esta opción para evitar superficies, siempre que sea posible. Puede ser más eficaz que utilizar superficies de Modelo, ya que las superficies de modelo no seleccionadas se ignoran durante la generación de la trayectoria de herramienta, lo que puede provocar gubias o colisiones.

sección del cuadro de diálogo Administrador de superficies

Opción Administrador de superficies en la ficha Geometría

Sugerencia: Al seleccionar caras en el lienzo para un grupo de superficies, se puede usar la selección por ventana para elegir varias caras a la vez.

El grupo Administrador de superficies ofrece un mayor control sobre las acciones que puede realizar en los grupos de superficies. Puede seleccionar uno o más grupos de superficies por operación y cada uno de ellos puede tener su propia acción. Según la trayectoria, las acciones disponibles son:

Evitar : la herramienta evita las superficies con la separación especificada.
Mecanizar : la herramienta mecaniza las superficies según los valores de material a dejar.
Ignorar : permite que la herramienta corte las superficies cuando están en la ruta de la herramienta.
Fijación : la herramienta evita la superficie de fijación con el espacio libre especificado.

Importante: al especificar una superficie de fijación, la estrategia toma en cuenta la superficie para que pueda generar movimientos de unión más seguros. Para evitar colisiones con el eje o el soporte y la superficie de fijación, en la ficha Herramienta, active Eje y soporte y especifique los espacios libres.

Distancias de seguridad

Las distancias de seguridad especificadas en la tabla afectan al grupo de superficies. Sin embargo, hay separaciones adicionales que afectan a la trayectoria globalmente, que se añaden a los espacios libres de grupos de superficies:

Para los grupos de superficies Evitar, la distancia de seguridad total combina valores de dos lugares:
- Administrador de superficies: distancias de seguridad radial y axial del grupo
- Ficha Pasadas: material axial y radial a dejar

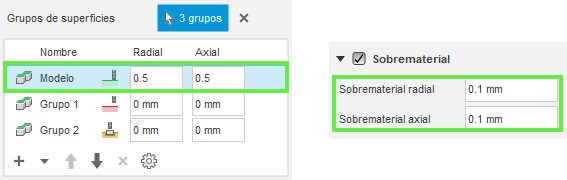

Para los grupos de superficies Mecanizar, el material total a dejar combina valores de dos lugares:
- Administrador de superficies: material radial y axial a dejar para el grupo
- Ficha Pasadas: material axial y radial a dejar
Material total a dejar para un grupo de superficies definido como Mecanizar

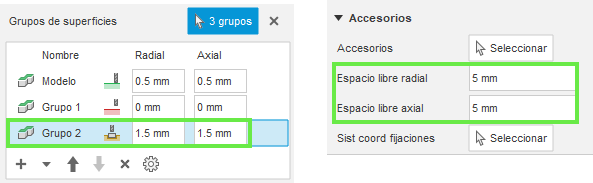

Para los grupos de superficies Fijación, la distancia de seguridad total combina valores de dos lugares:
- Administrador de superficies: distancias de seguridad radial y axial de la fijación para el grupo
- Cuadro de diálogo Configuración: distancias de seguridad axial y radial de la fijación en el grupo Fijación
Distancia de seguridad total para un grupo de superficies definido como Fijación

Visualización de distancias de seguridad totales

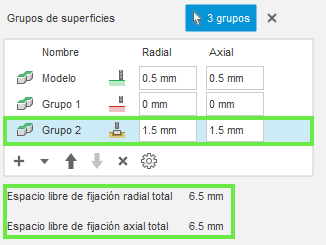

Puede ver los valores totales de cada grupo de superficies seleccionando una fila de la tabla:

sección del cuadro de diálogo Administrador de superficies

Distancias de seguridad totales para cada grupo de superficies

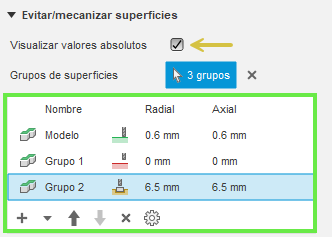

Si desea ver los valores totales de todos los grupos de superficies de la tabla, puede activar la casilla de verificación Ver valores absolutos:

sección del cuadro de diálogo Administrador de superficies

Visualización de valores absolutos para todos los grupos de superficies

Sugerencia: Al visualizar valores absolutos, puede hacer doble clic en cada fila para editar los valores individuales.

Mecanizar sobre agujeros/cajeras

Crea superficies de parche que permiten que las trayectorias de herramienta pasen sobre agujeros o cajeras, en lugar de rodear la abertura. El movimiento continuo crea una trayectoria de herramienta más uniforme en toda la zona, lo que ayuda a mejorar el acabado de la superficie y, posiblemente, a reducir el tiempo del ciclo.

La superficie seleccionada debe rodear completamente el agujero o la cajera. No se admiten agujeros o cajeras parciales.

Nota: En una estrategia de flujo, no se pueden aplicar parches a agujeros o cajeras que abarquen varias superficies.



Mecanizar sobre agujeros/cajeras seleccionado	Máquina sobre agujero/cajeras sin seleccionar

Sugerencia: Para obtener mejores resultados, solo se deben seleccionar las superficies circundantes, en lugar de la propia geometría de agujero o cajera.

Conjunto de selección de un grupo de superficies

Fusion Manufacturing Extension

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

Puede crear un conjunto de selección reutilizable a partir de cualquier fila de la tabla del Administrador de superficies. Esto permite compartir el mismo grupo de superficies entre trayectorias de herramienta añadiendo el conjunto de selección a la tabla cuando sea necesario.

El conjunto de selección es una copia independiente. Si el grupo de superficies original cambia posteriormente, el conjunto de selección no se actualiza. Del mismo modo, los cambios realizados en el conjunto de selección no afectarán al grupo de superficies original.
Si sale del cuadro de diálogo de la trayectoria de herramienta con Cancelar, no se crea el conjunto de selección.
Puede volver a añadir un conjunto de selección a la tabla Administrador de superficies para reutilizarlo en otras rutas de herramienta.

Prioridad de acciones en superficies

Un grupo de superficies es una selección de una o varias superficies. Si dos grupos contienen la misma superficie, el grupo que está más abajo en la tabla (normalmente la selección más reciente) tiene prioridad y determina la acción para esa superficie compartida.
