Cambiar la configuración de un estudio de simulación de procesos

Fusion Manufacturing Extension

Esta función forma parte de una extensión. Las extensiones son una forma flexible de acceder a funciones adicionales en Fusion. Más información.

  1. En el cuadro de diálogo Resolver, en el grupo Resolver precisión, haga clic en el icono de configuración.

  2. Expanda Configuración avanzada.

  3. Introduzca Capas por elemento entre 5 y 25 para especificar cuántas capas de polvo se pueden agrupar para formar el elemento más pequeño de la malla.

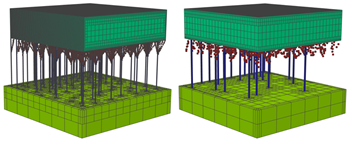

    ejemplo de capas por elemento

    Ejemplo de 10 capas (izquierda) y 25 capas (derecha) por elemento. Cuanto menor sea el valor, más fina será la malla.

  4. Introduzca Generaciones aumentadas entre 0 y 6 para especificar las veces que los elementos de la malla se agrandan, y debajo, la capa de deposición actual.

    Nota: El número debe ser menor o igual que el Nivel de adaptabilidad máximo. Un valor de 0 desactiva el aumento de tamaño de la malla, lo que provoca un aumento del tiempo de simulación. Un valor superior a 3 puede reducir la precisión del modelo para algunas geometrías.

  5. Introduzca un Nivel de adaptabilidad máximo entre 0 y 6 para especificar las veces que los elementos de la malla se agrandan apartándose del área de deposición y dentro de la placa de construcción.

  6. Expanda el grupo Plataforma.

  7. Introduzca el Espesor de la plataforma.

  8. Si la plataforma de construcción se precalienta a una temperatura específica o mantiene una temperatura constante durante todo el proceso de fabricación, seleccione una opción Calefacción de la plataforma de construcción de Inicial o Controlada y, a continuación, introduzca la Temperatura.

  9. Por defecto, Fusion hace homogénea cualquier estructura de soporte mediante una fracción de volumen calculada automáticamente, que es el volumen de las estructuras de soporte reales dividido por el volumen de las estructuras de soporte homogeneizadas. Si desea cambiar la fracción, desactive la casilla de verificación Calcular automáticamente fracción de volumen de soporte y, a continuación, introduzca una Fracción de volumen manual entre 0 y 1.

  10. Haga clic en Aceptar.

Sugerencia: Se necesita una malla lo suficientemente refinada para asegurarse de que los resultados simulados sean precisos. Siga resolviendo la simulación del proceso aditivo con mallas más finas hasta que se alcance la convergencia.
Nota: Esta función solo está disponible cuando se selecciona una máquina con funciones de MPBF aditivas.
Página principal: Crear un estudio de simulación de procesos
