Continuar el mecanizado de apoyo entre configuraciones

Para transferir material de una configuración a otra, es necesario tener una configuración inicial con los siguientes requisitos previos:

• Tipo de operación establecido en fresado.
• Es necesario hacer referencia a un único componente como selección de Modelo.
• La configuración inicial contiene operaciones de fresado que eliminan material.

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Fresado > Configuración > Nueva configuración para crear la segunda configuración a la que va a transferir el material.

   Se abre el cuadro de diálogo Configuración.

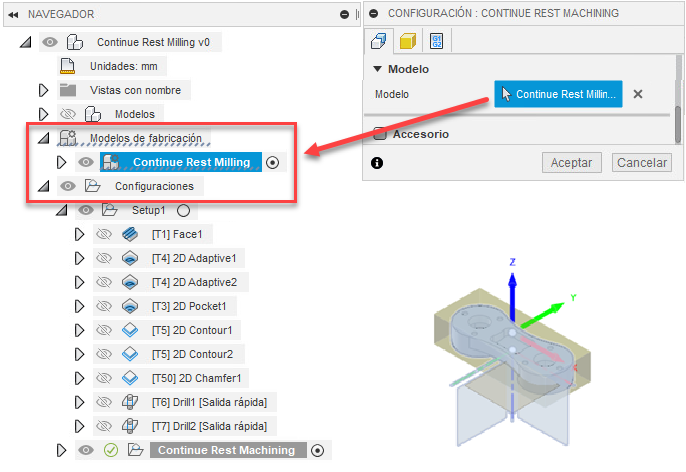

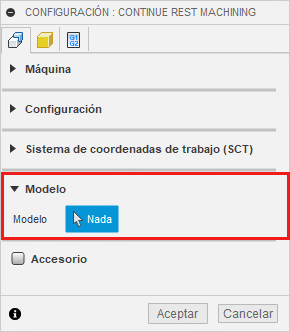

2. En la ficha Configuración, si es necesario, en el grupo Modelo, anule las selecciones de modelo predefinidas y, a continuación, seleccione el mismo componente que se utilizó en la configuración inicial.



   Sugerencia: Siempre que la geometría seleccionada se encuentre en un componente, al seleccionar la geometría en el navegador se selecciona como componente. Al seleccionar la misma geometría en el lienzo, se selecciona como un cuerpo.



3. Ajuste el Sistema de coordenadas de trabajo (SCT) para que coincida con la configuración de la pieza en la máquina herramienta para esta configuración. Normalmente, es probable que esté mecanizando la parte inferior de la pieza, lo que requiere la inversión de la dirección del eje Z.

4. En la ficha Material, en el menú desplegable Modo, seleccione Desde configuración anterior.

5. Active la casilla de verificación Continuar el mecanizado de apoyo.



6. Haga clic en Aceptar. El material de la configuración anterior se transfiere a esta configuración.

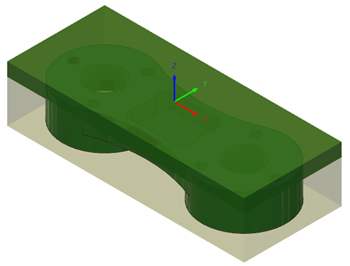

   La imagen anterior se muestra con material en proceso visible.
