Mecanizado de apoyo entre configuraciones

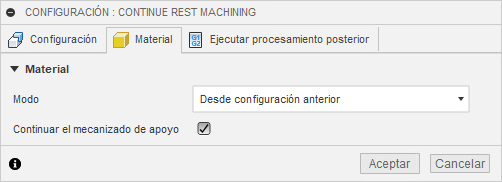

Continuar el mecanizado de apoyo entre configuraciones es una forma de transferir material de una configuración para utilizarlo en otra. Esto se suele hacer cuando se mecaniza la parte superior de una pieza en una configuración y, a continuación, se mecaniza su parte inferior en otra configuración. La principal ventaja es que se obtiene una representación más precisa del material en la segunda configuración, especialmente durante la simulación. La transferencia de material se realiza desde el cuadro de diálogo Configuración, utilizando el modo Desde configuración anterior y las opciones de la casilla de verificación Continuar el mecanizado de apoyo.

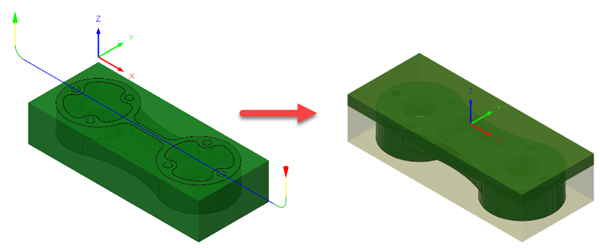

En la imagen siguiente, la pieza de la izquierda ilustra la primera configuración, el mecanizado de la parte superior de la pieza. La pieza de la derecha ilustra la segunda configuración, el mecanizado de la parte inferior de la pieza. El material al final de la primera configuración se utiliza como material inicial de la segunda configuración.
Cómo funciona la transferencia de material
Para que el material se transfiera con precisión de una configuración a otra, ambas configuraciones deben hacer referencia a un único componente idéntico.
La razón por la que hay que hacer referencia a un único componente idéntico, y no al cuerpo, es porque los componentes contienen cuerpos y orígenes. Geométricamente, solo es posible transferir el material de una configuración a otra cuando se puede hacer referencia a los cuerpos desde sus respectivos orígenes, todo ello mientras se encuentran en un componente.
Transferencia de material entre configuraciones mediante archivos STL
También puede transferir material de una configuración a otra generando un archivo STL a partir del resultado simulado de la primera configuración. Vea el vídeo Crear una configuración en Fusion para torneado para ver cómo se realiza.
El método STL de transferencia de material puede ser más adecuado para transferir material entre configuraciones en lugar de Continuar el mecanizado de apoyo cuando:
La configuración desde la que se transfiera el material no sea la anterior a la configuración actual y esté en la parte superior de la lista del navegador. Tenga en cuenta que Continuar el mecanizado de apoyo solo toma material de la configuración que le precede directamente en el navegador.
Esté transfiriendo el material de un documento a otro.
Sea necesario manipular la posición del material antes de utilizarlo en la configuración.
