Importar los resultados de la inspección en tiempo real

Después de transferir el código CN al controlador de la máquina para la inspección de superficie o geométrica, importe los resultados de la inspección en tiempo real mediante la conexión activa entre Fusion y la máquina CNC.

1. En la barra de herramientas del espacio de trabajo Fabricación, haga clic en Inspección > Acciones > Conexión activa .

   La aplicación del conector de la máquina de la máquina CNC comienza a ejecutarse, por ejemplo:

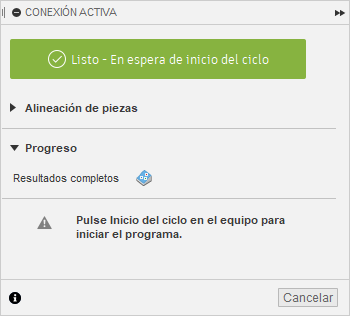

   Y se abre el cuadro de diálogo Conexión activa.



   Nota: Si el cuadro de diálogo muestra el estado Error al conectar, asegúrese de que la aplicación del conector de la máquina correcta esté instalada y de que la máquina CNC esté activada.

2. Ejecute el código CN en la máquina CNC.

   Sugerencia: A menudo, el botón que debe pulsar en el controlador de la máquina se denomina Inicio del ciclo.

   El estado del cuadro de diálogo cambia a Programa en curso y los resultados de la inspección comienzan a mostrarse en el lienzo en tiempo real.



3. Una vez importados todos los resultados de la inspección, haga clic en el botón Cancelar para cerrar el cuadro de diálogo.

Posteriormente, si lo desea, puede guardar los resultados de la inspección importados como un informe.
