Conexión activa para inspección

La función Conexión activa le permite importar resultados de inspección en tiempo real a través de una conexión activa entre Fusion y una máquina CNC. Se puede utilizar para la inspección de superficies, la inspección geométrica de operaciones críticas (SCT de sonda y Geometría de sonda) y la alineación de piezas activa.

Para utilizar la función Conexión activa, necesita:

• Tener instalada la aplicación del conector de la máquina correcta para la máquina CNC que está utilizando.

  Nota: Las aplicaciones del conector de la máquina no se admiten en Macs. Si Fusion está instalado en un equipo Mac, instale la aplicación del conector de la máquina en un equipo Windows y, a continuación, establezca una conexión de red entre ambos.

• Una conexión física o inalámbrica entre la máquina CNC y el equipo que ejecuta la aplicación del conector de la máquina. Si utiliza una conexión física, debe ser a través de un cable Ethernet o serie.

Ejemplos de configuración de conexión

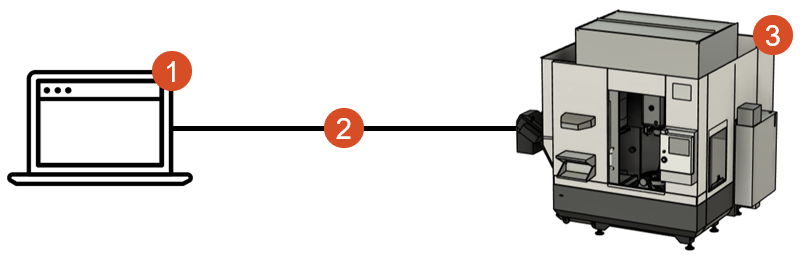

Ejemplo 1

1. Equipo Windows que ejecuta Fusion y la aplicación del conector de la máquina
2. Conexión física a través de un cable Ethernet o serie
3. Máquina CNC

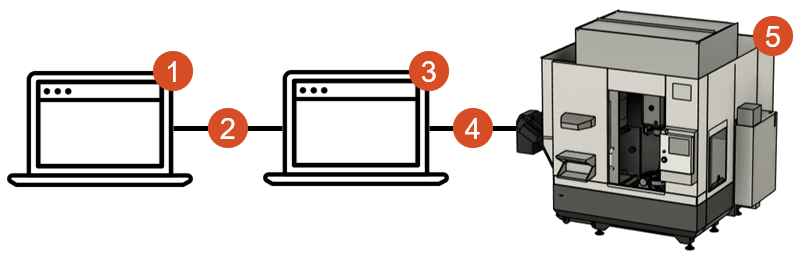

Ejemplo 2

1. Mac que ejecuta Fusion
2. Conexión de red a través de un cable Ethernet
3. Equipo Windows que ejecuta la aplicación del conector de la máquina
4. Conexión física a través de un cable Ethernet o serie
5. Máquina CNC

Solución de problemas de conexión

Si hay un problema al conectar Fusion a la aplicación del conector de la máquina, compruebe:

• La dirección IP y el puerto de la aplicación del conector de la máquina coinciden con los establecidos en el cuadro de diálogo Definición de la máquina.
• Sus derechos de administración y cualquier cortafuegos o software antivirus, en caso de que la conexión se bloquee.
• La conexión de red si Fusion y la aplicación del conector de la máquina están en equipos diferentes.

Si hay un problema al conectar la aplicación del conector de la máquina a la máquina CNC, compruebe:

• La máquina CNC está activada.
• La conexión entre el equipo que ejecuta la aplicación del conector de la máquina y la máquina CNC. Para una conexión física, compruebe el cable Ethernet o serie; para una conexión inalámbrica, compruebe que esté correctamente configurada.
• El controlador de la máquina CNC está configurado para comunicarse a través de una conexión activa. Por ejemplo, las máquinas CNC Haas necesitan tener activada la recopilación de datos de máquina (MDC).
• La posición del búfer de datos de la máquina CNC especificada en el cuadro de diálogo Definición de la máquina.
