Estrategia de fresado de fusión
La estrategia de fusión realiza operaciones de acabado en áreas superficiales o empinadas entre los contornos seleccionados. Mantiene una dirección de corte uniforme.
Con esta estrategia, puede mecanizar geometría compleja para lograr un acabado de superficie de alta calidad. También puede detectar y mecanizar entalladuras.
Geometría
La estrategia de fusión requiere superficies para guiar la creación de la ruta de herramienta. Se denominan Superficies drive. Para limitar la ruta de herramienta a un área más pequeña dentro de las superficies drive, especifique el Contorno de mecanizado.
Curvas drive
La estrategia exige una curva drive inicial y una curva drive final para controlar la trayectoria de herramienta. También puede añadir curvas drive intermedias entre ellas.
Las curvas intermedias son bordes de superficie dentro de la zona mecanizada. Suavizan la trayectoria cuando existan bastante diferencias entre la curva inicial y final, y pueden mejorar el acabado de la superficie en una geometría compleja. La curva inicial debe ser la primera de la lista y la curva final la última; el orden de las curvas intermedias entre sí es irrelevante.
La curva que se defina como inicial y final (en la misma sección de la geometría) afecta a la forma en que la estrategia crea la trayectoria de herramienta.

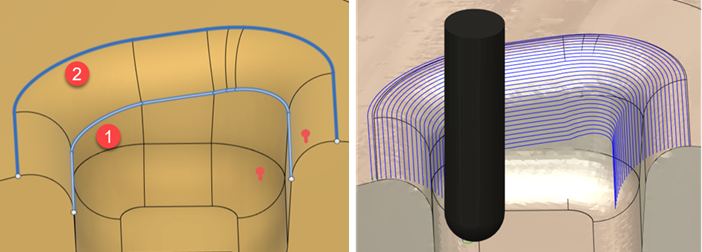

La curva inferior se selecciona primero. La rutas de herramienta de fusión comienza en la curva inferior.

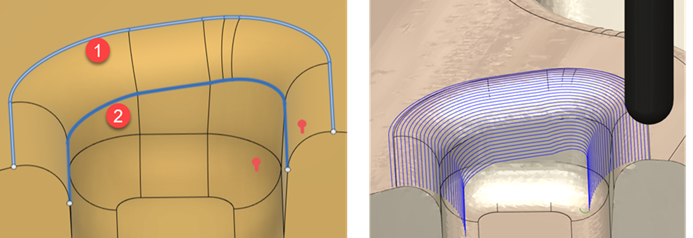

Primero se selecciona la curva superior. La ruta de herramienta comienza en la curva superior.
Mecanizado de entalladuras
Puede detectar y mecanizar entalladuras con una ruta de herramienta de 3 ejes después de hacer lo siguiente:
Seleccione las herramientas adecuadas, como una fresa de bola, una fresa de cola de milano o una herramienta de ranura.
En la ficha Pasadas, en el menú desplegable Cálculo de paso lateral, seleccione la opción En superficie. Calcula el paso lateral en función de la superficie de la pieza.
